Flugmodellbau Projekt 2017


| Home Start | Rumpf | Flächen | Heck | Setup | Finish | | KontaktImpressum | Links |




17.07.2017

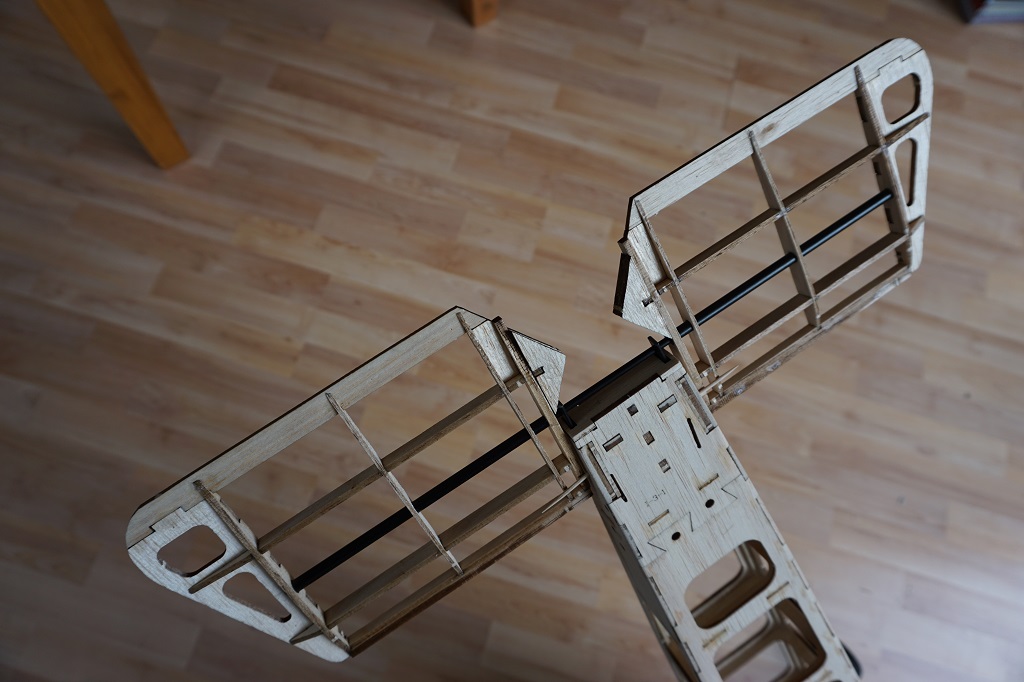

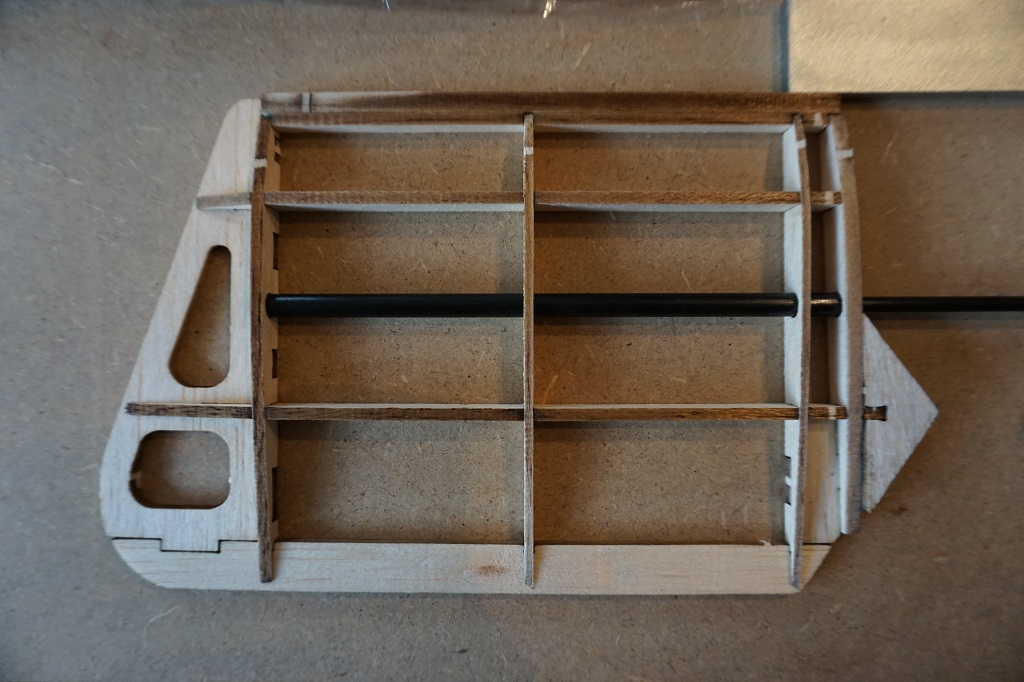

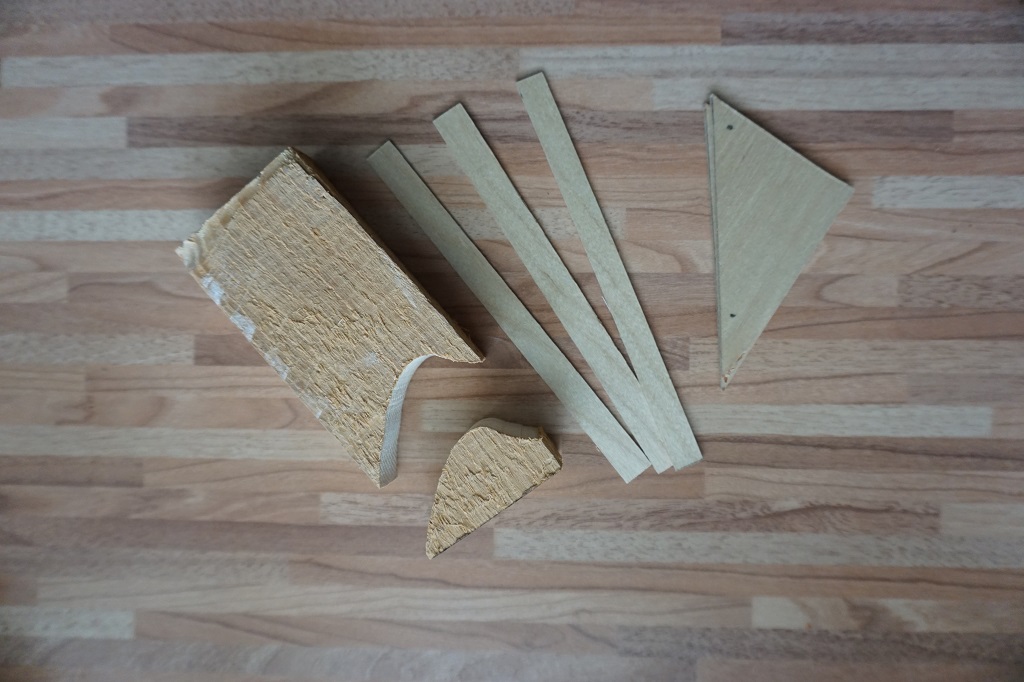

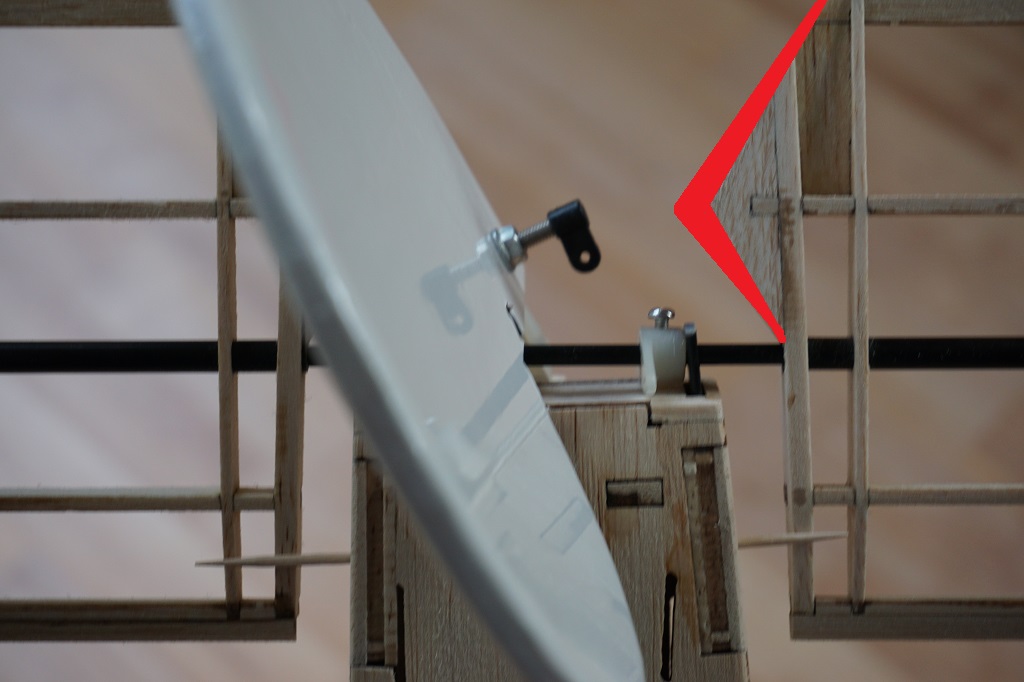

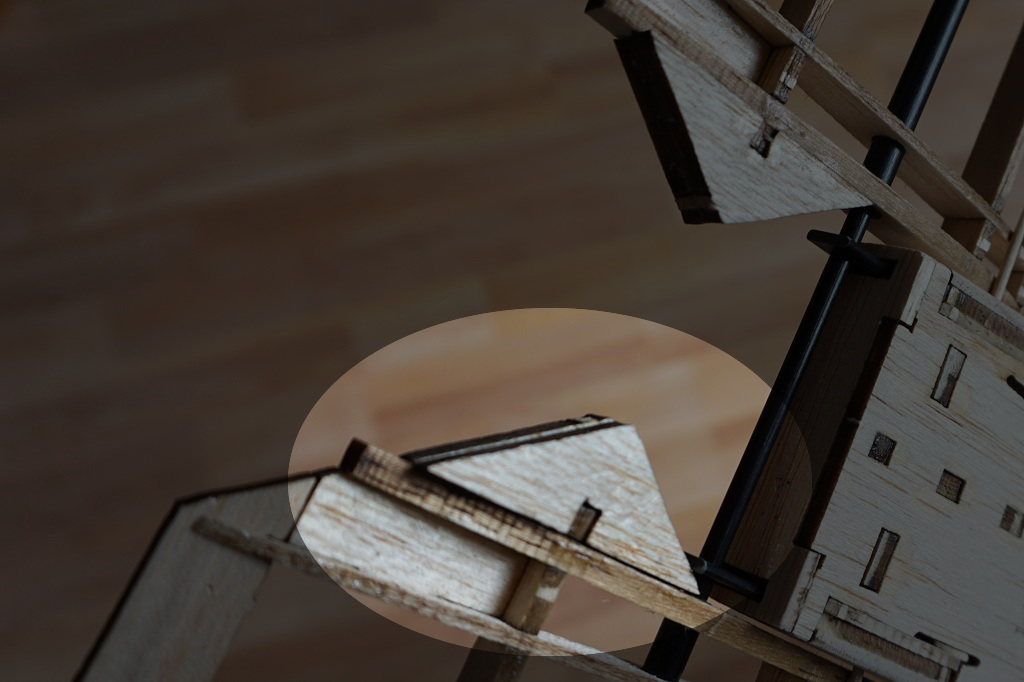

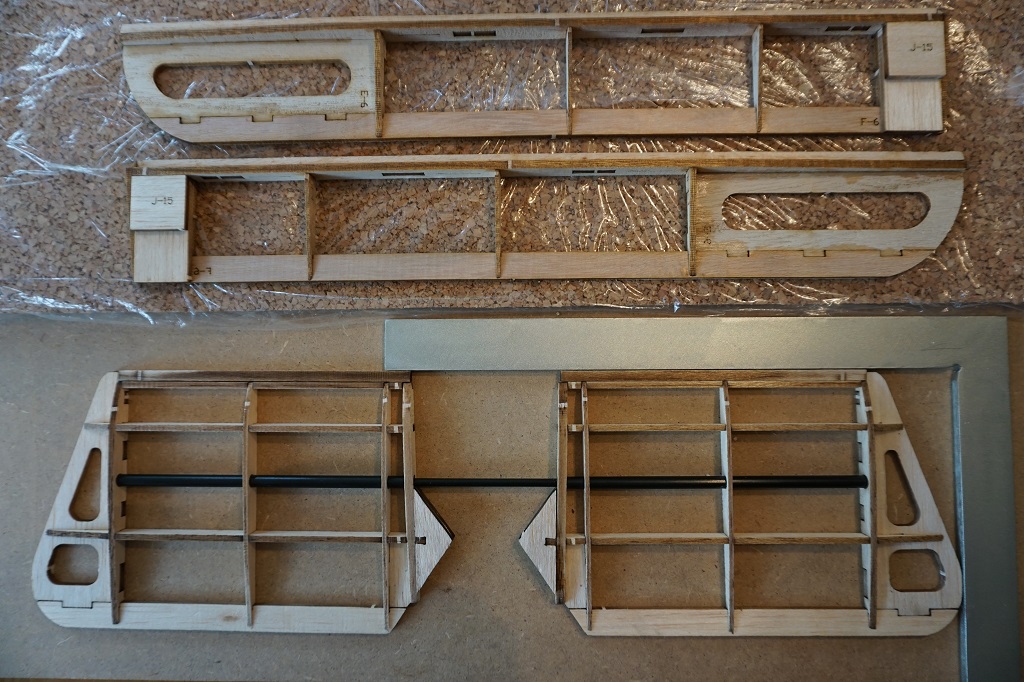

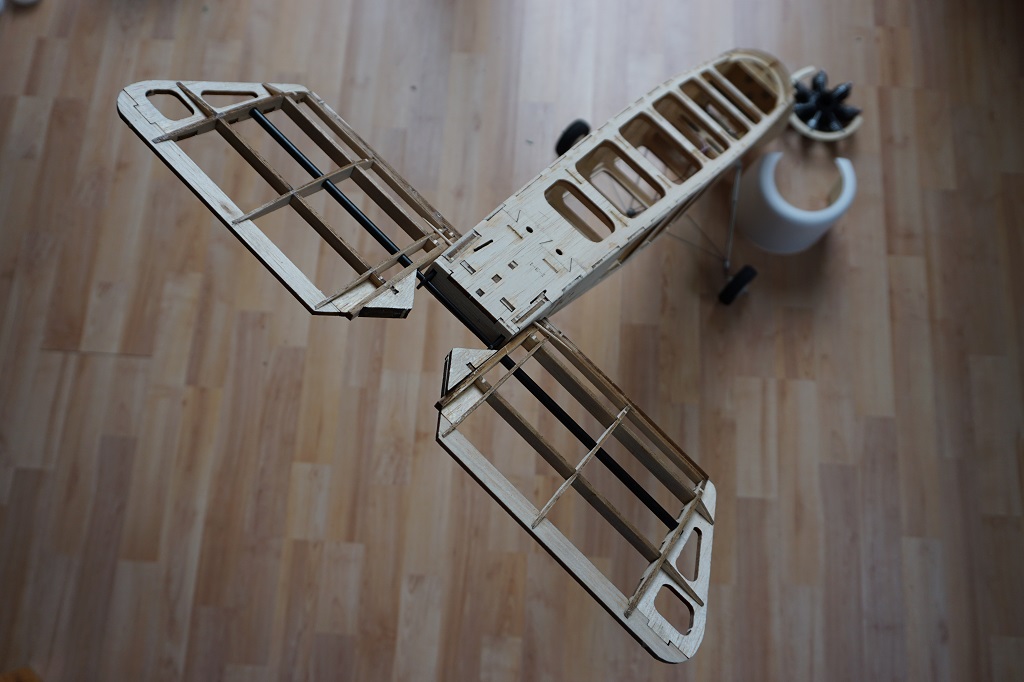

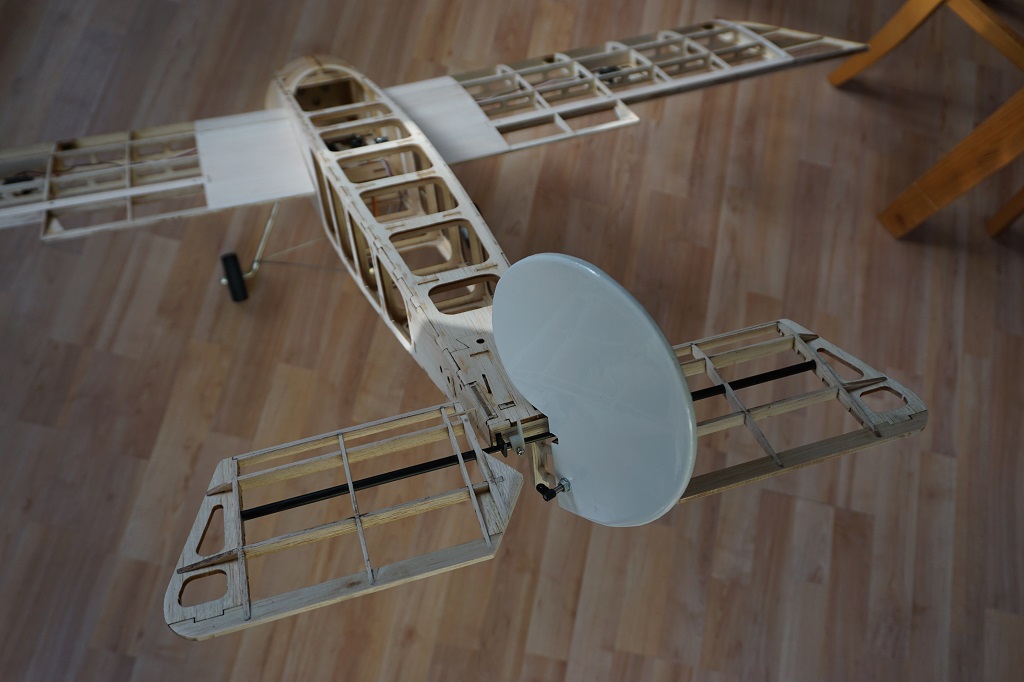

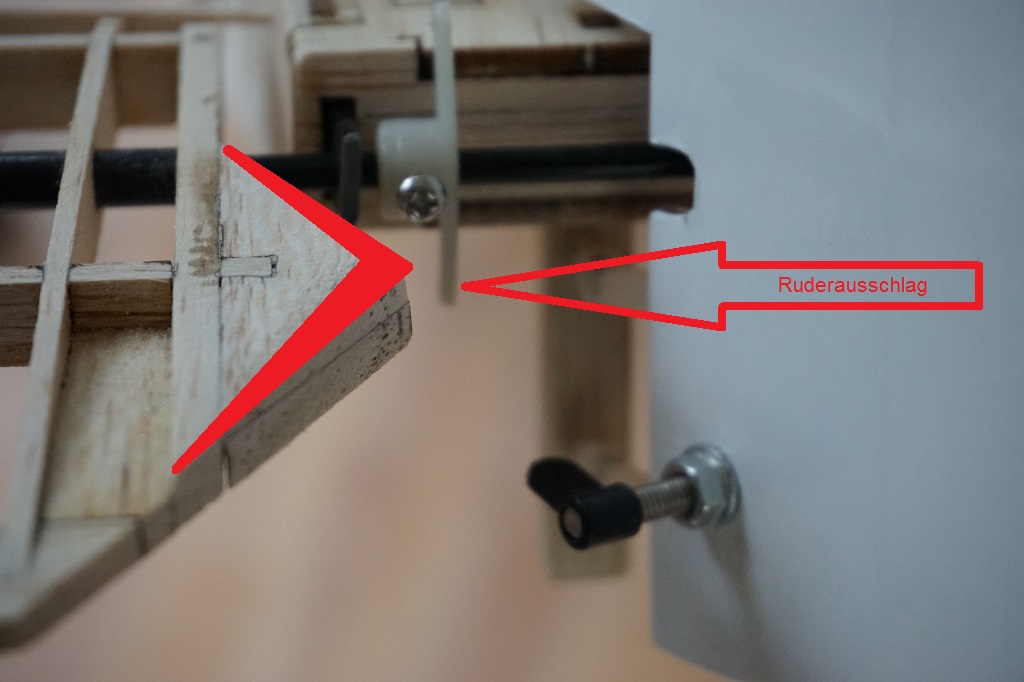

Die Holzteile des Höhenruders - ein Pendelleitwerk - sind verarbeitet, das Ruder ist angepasst und zur Probe angesteckt. Die Anprobe zeigt schon, dass das Ausrichten und Befestigen ein kleines Abenteuer für sich sein wird. Hier müssen Balsaholzteile (Hervorhebungen im rechten Foto) durch Schleifen in Form gebracht werden.

Bausatz Fokker E.III linke Höhenruder Bausatz Fokker E.III linke Höhenruder Bausatz Fokker E.III linke Höhenruder



Bausatz Fokker E.III Bausatz Fokker E.III Bausatz Fokker E.III
Fotos zum Vergrößern anklicken

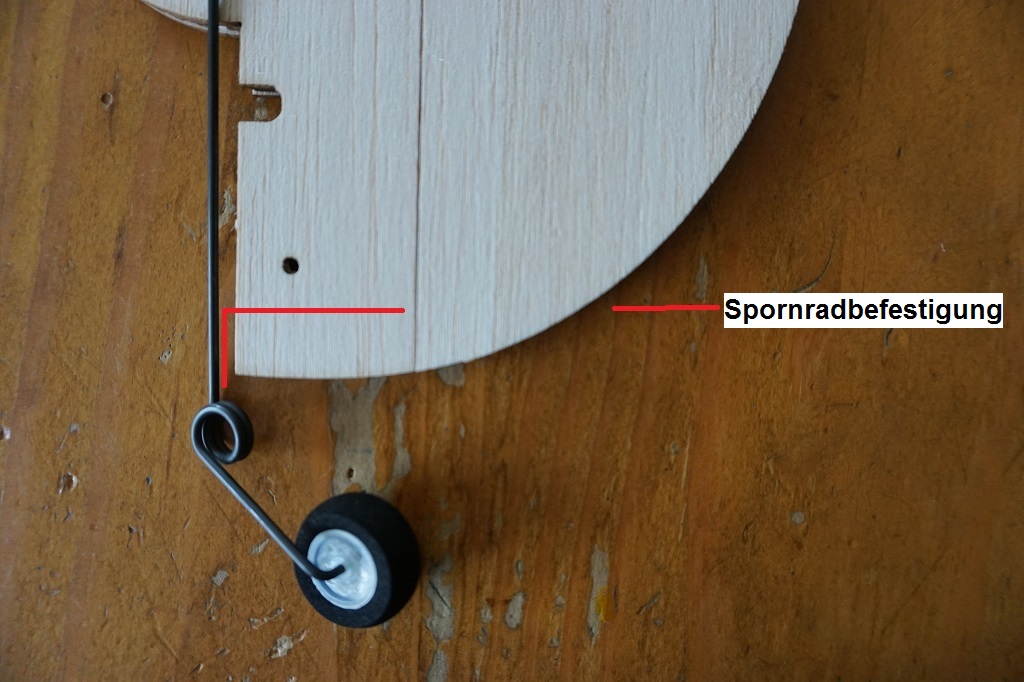

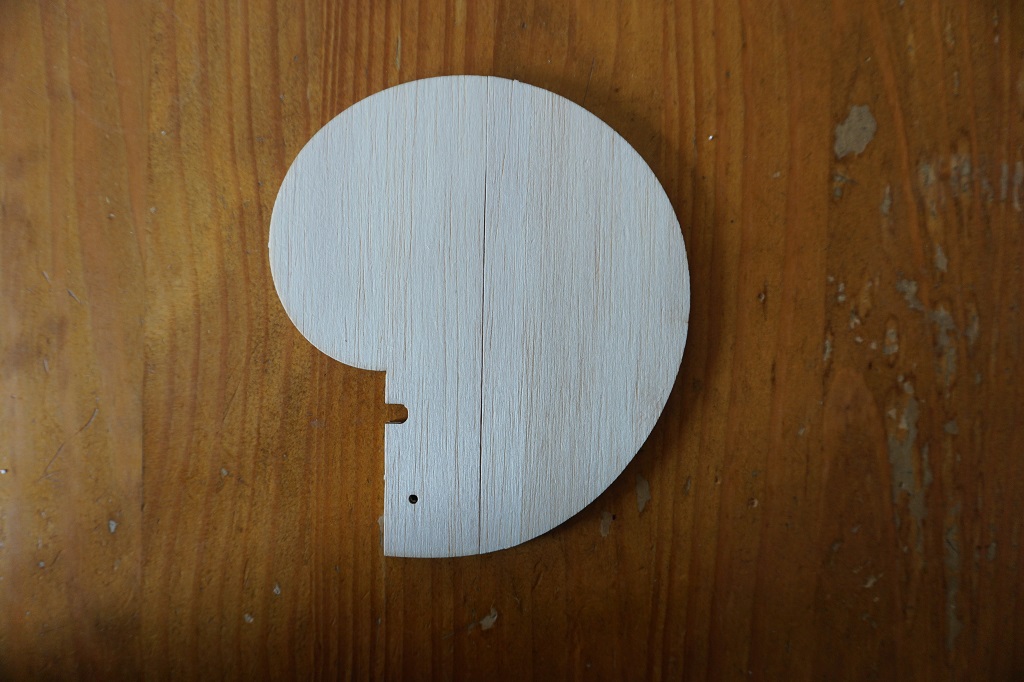

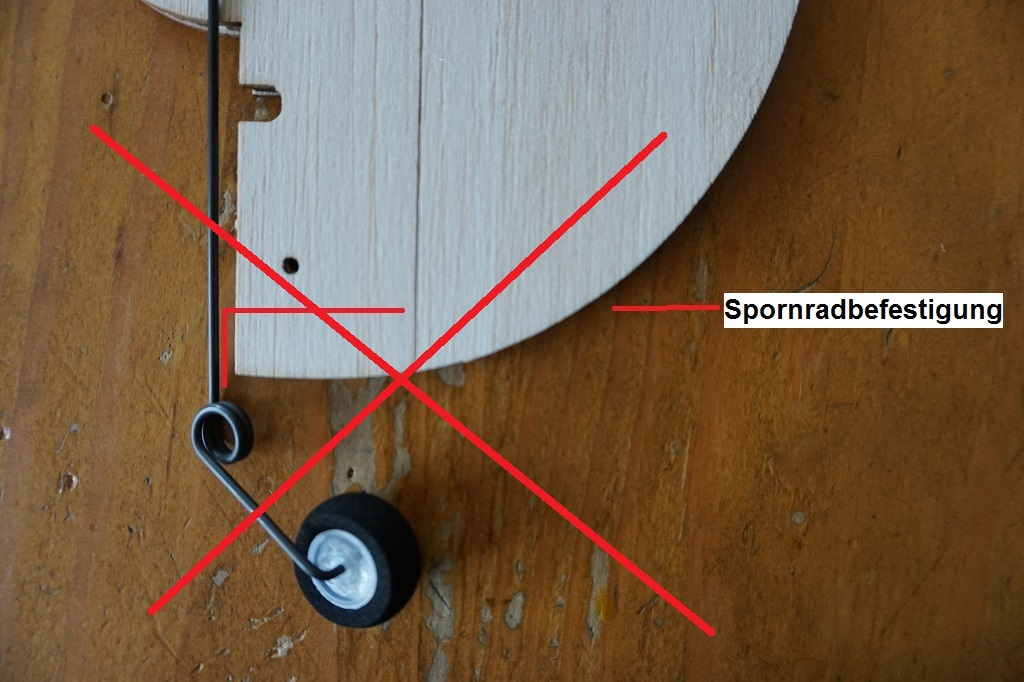

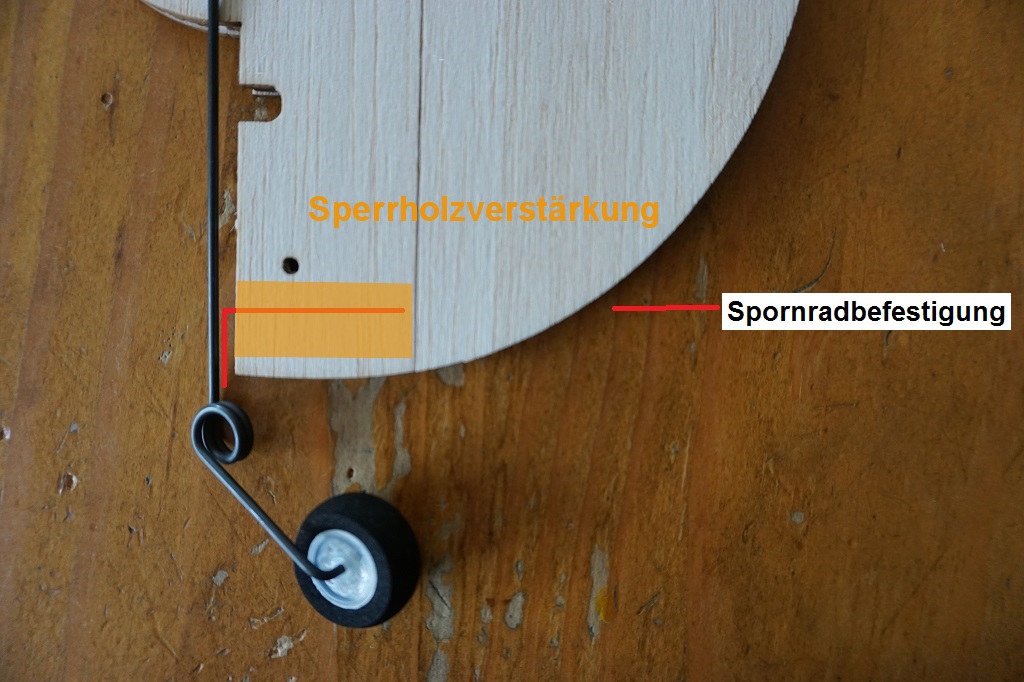

Der Bau des Seitenruders war in der Gänze "kein Rätselspiel" und ging schnell von der Hand. Die Spornradbefestigung wird sich bei mir nicht nur auf das Kürzen, Biegen und Verkleben des Drahtes im Balsaholzseitenruder beschränken; ich werde das Seitenruder im Bereich der Spornradbefestigung beidseitig im etwas Sperrholz verstärken.

Bausatz Fokker E.III Bausatz Fokker E.III Bausatz Fokker E.III
Fotos zum Vergrößers anklicken

24.08.2017

Bei der Montage des Höhenruders - Pendelruder - stellen sich mir wieder Fragen; die ich nicht verlässlich mit dem Manual und den dortigen Skizzen lösen kann.

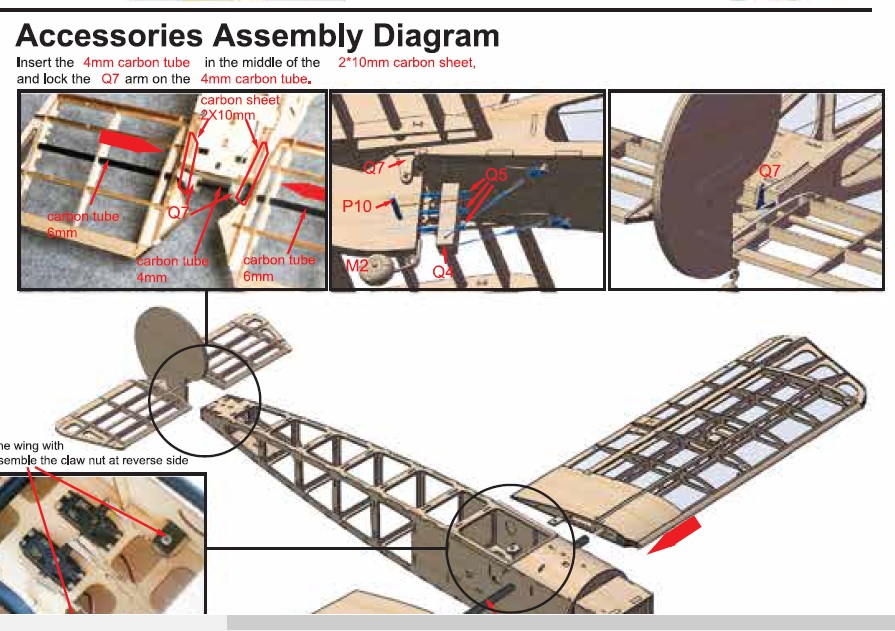

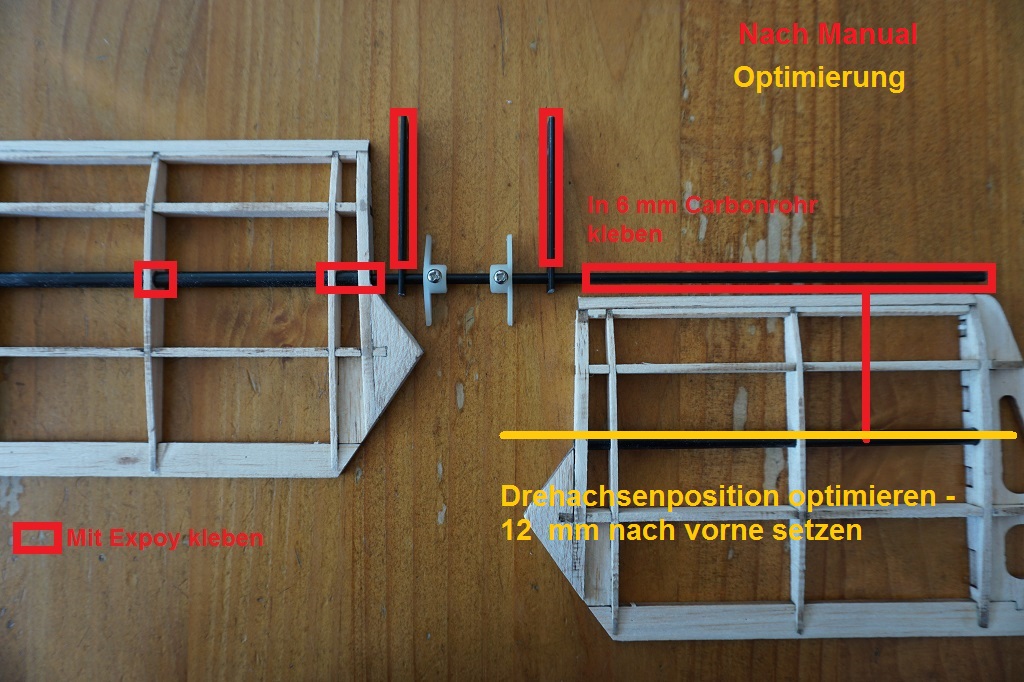

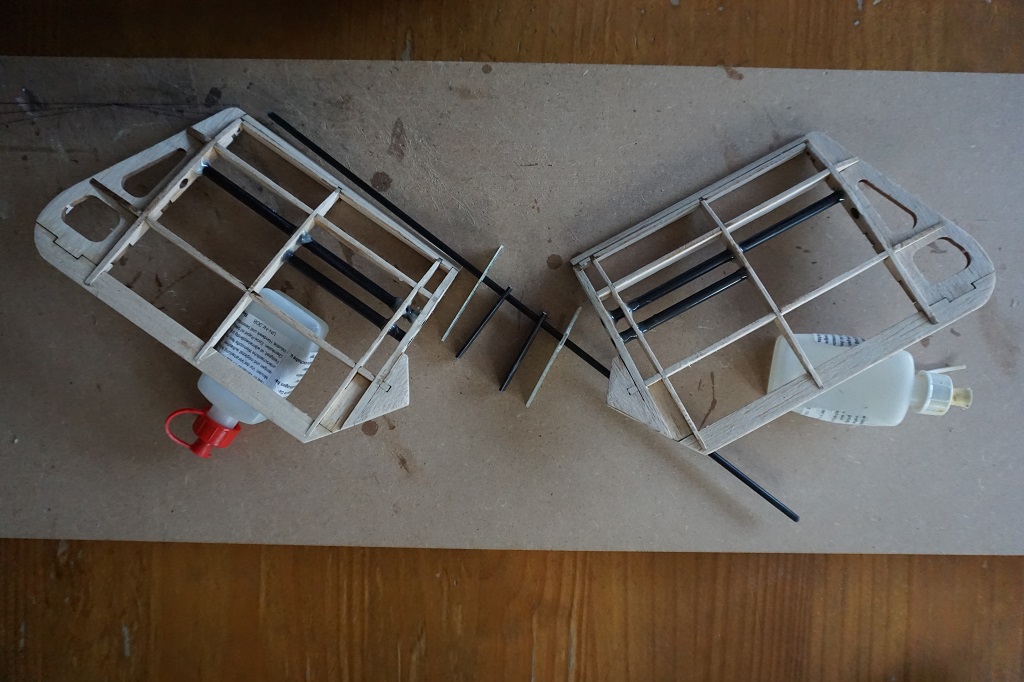

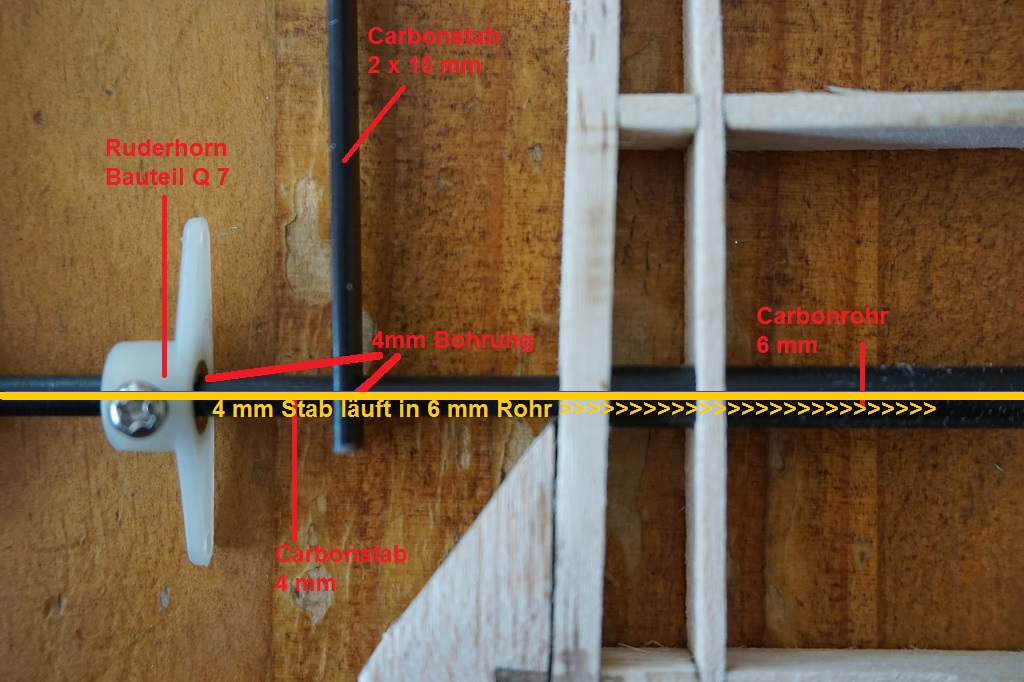

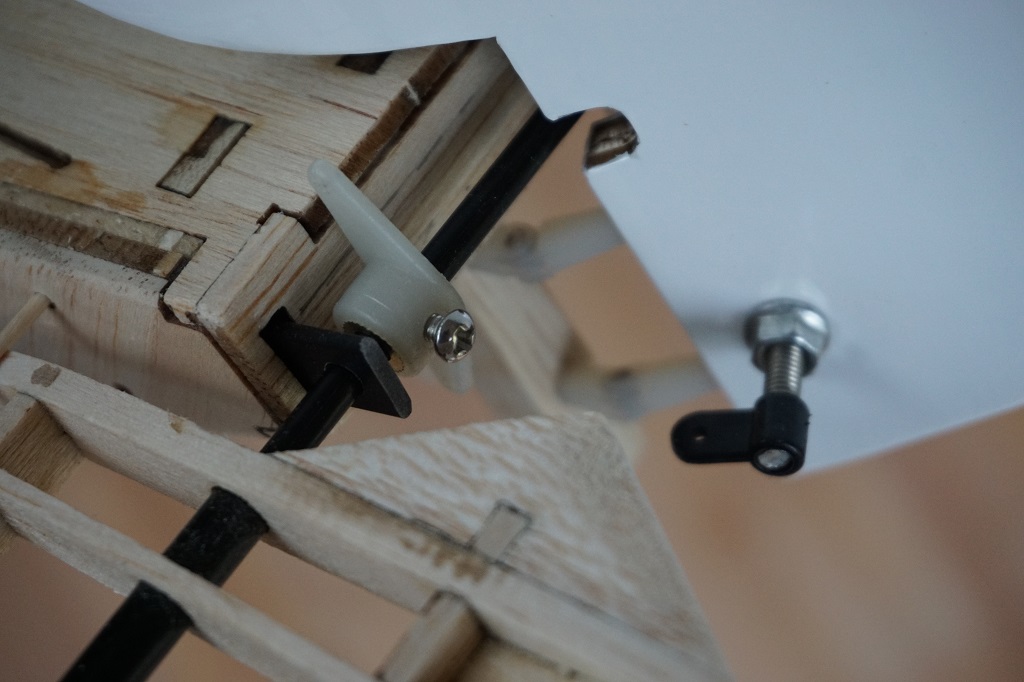

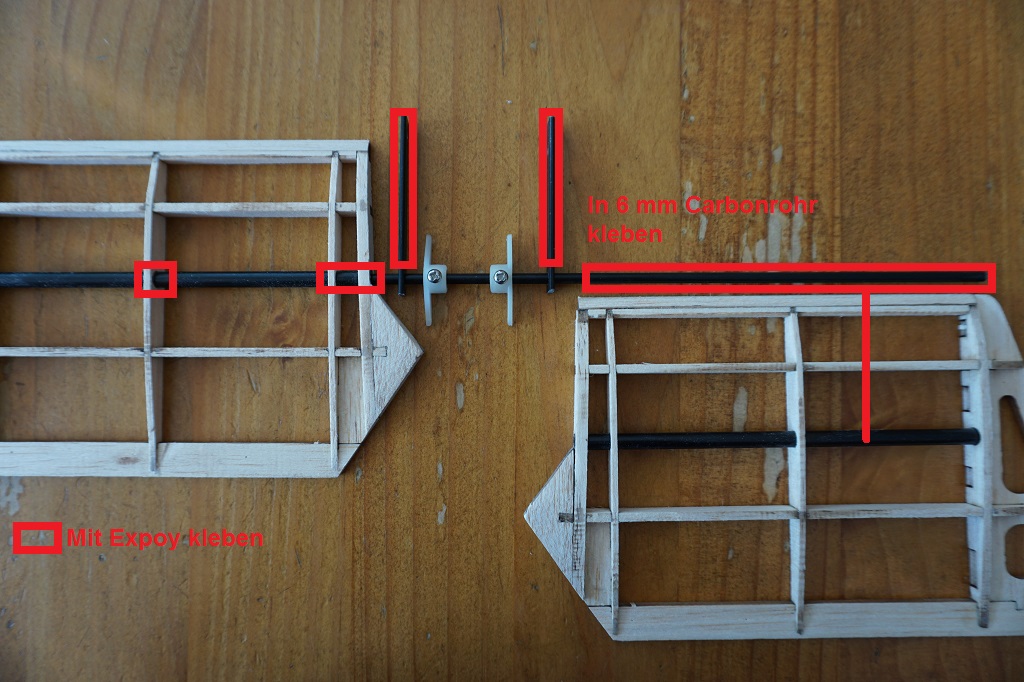

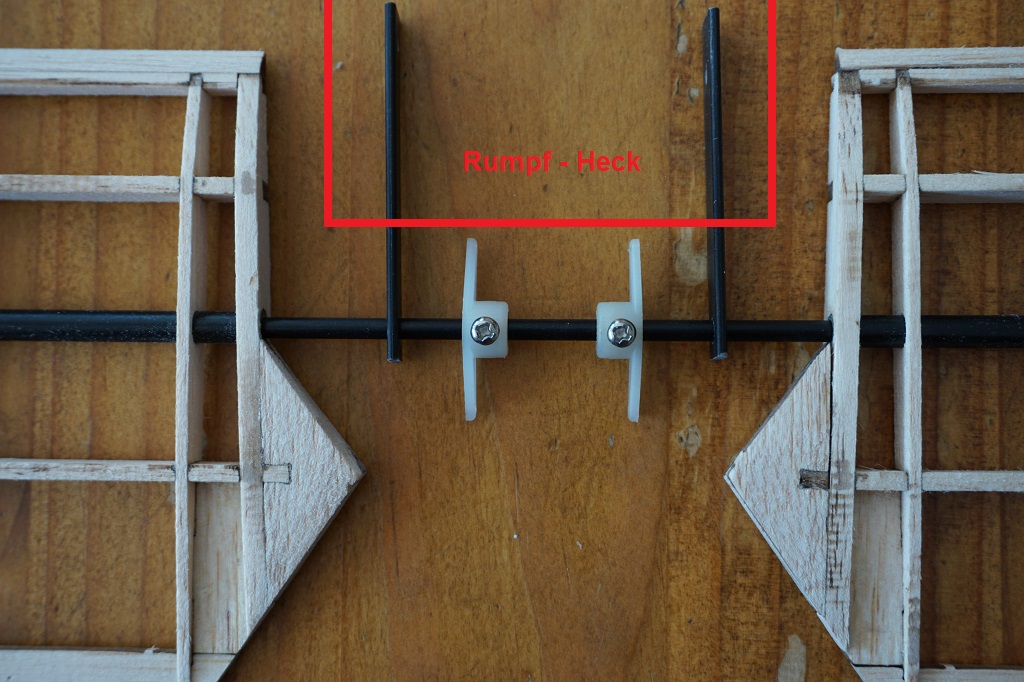

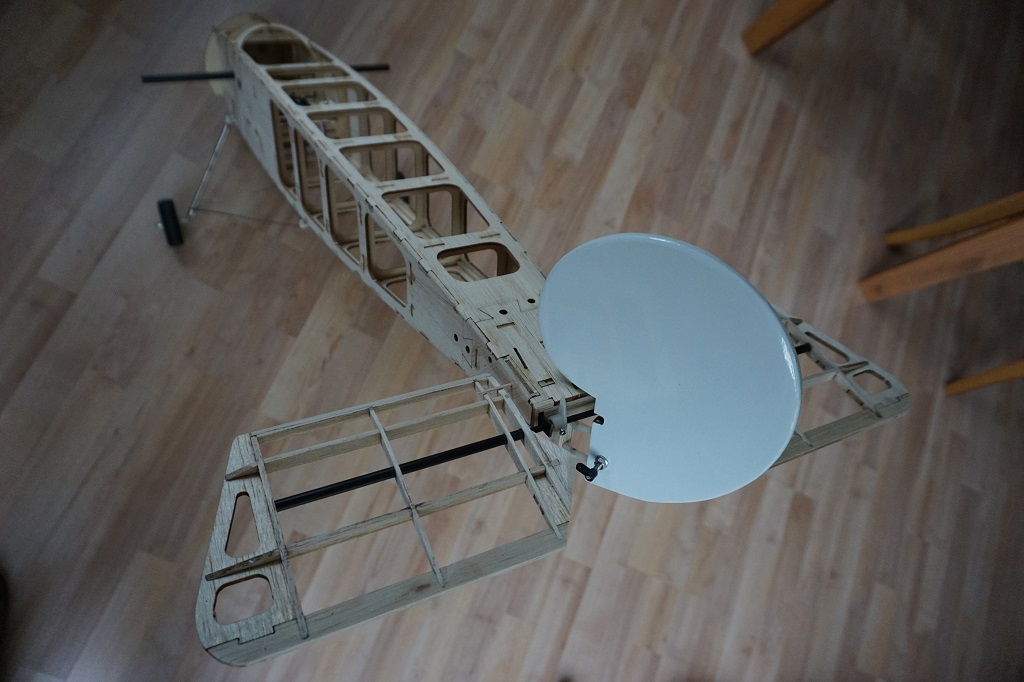

Fokker E.III HoehenruderDem Manual nach, soweit dies für mich erkennbar ist, sollte wohl wie in den folgenden Bildern dagestellt, aufgebaut werden. Das scheint mir aber nicht die optimale Lösung zu sein, weil die Ruderhörner an die Carbonstange geschraubt werden und offensichtlich an mehreren Stellen geklebt werden soll, auch die Achsen.





Ich suche nach einer besseren Lösung und wäre für Hinweise, Tipps, Vorschläge dankbar. Bitte gerne per
e-Mail - Danke.

Fokker E.III Hoehenleitwerk Fokker E.III Hoehenleitwerk Fokker E.III Hoehenleitwerk
Fotos zum Vergrößern anklicken

12.09.2017

Da der für mich beste Aufbau des Höhenruders noch nicht gänzlich feststeht, habe ich erst einmal das Seitenruder aufgebaut. Die für die Aufnahme der Scharniere vorbereiteten Bohrungen mussten angepasst werden, damit das Ruder leicht dreht und die Befestigung am Rumpf im exakten Winkel möglich ist.

Das komplette Seitenruder ist aus Balsaholz. Auf die nach Bauplan vorgesehene Befestigung eines Spornrades am Seitenruder verzichte ich, weil ich erhebliche Zweifel habe, dass diese Konstruktion bei Start und Landung auf einem Rasenplatz die nötige Stabilität hat und hält. Anstelle dessen wird die Maschine mit einem Schleifsporn - wie beim Orginal - im Eigenbau ausgestattet.

Fokker E.III Hobbyking Seitenruder Fokker E.III Hobbyking Seitenruder Fokker E.III Hobbyking Seitenruder
Fotos zum Vergrößern anklicken

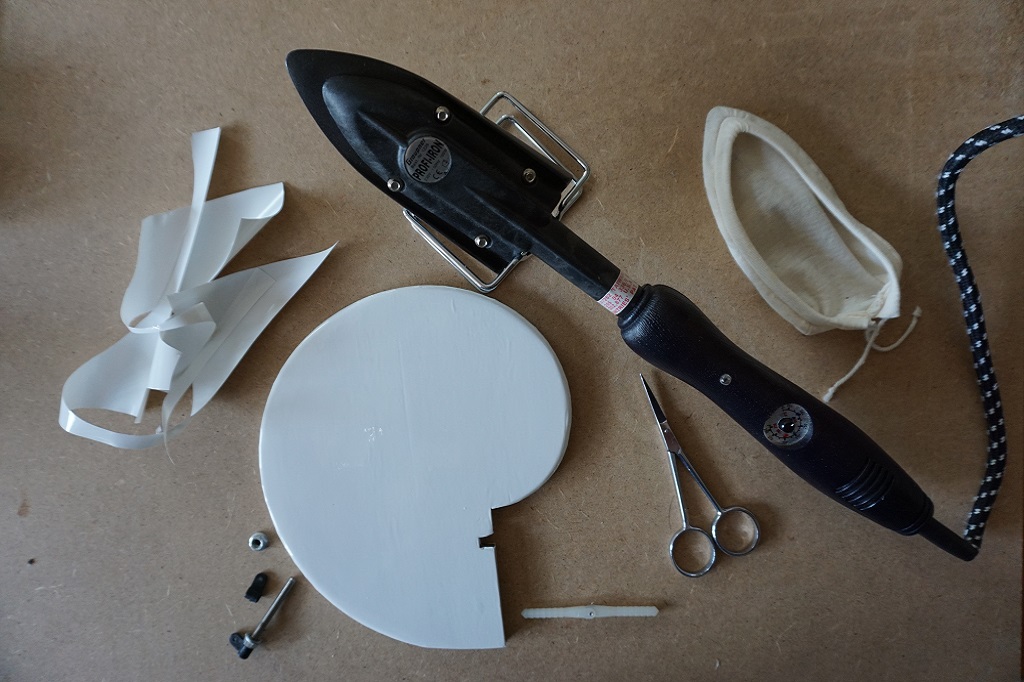

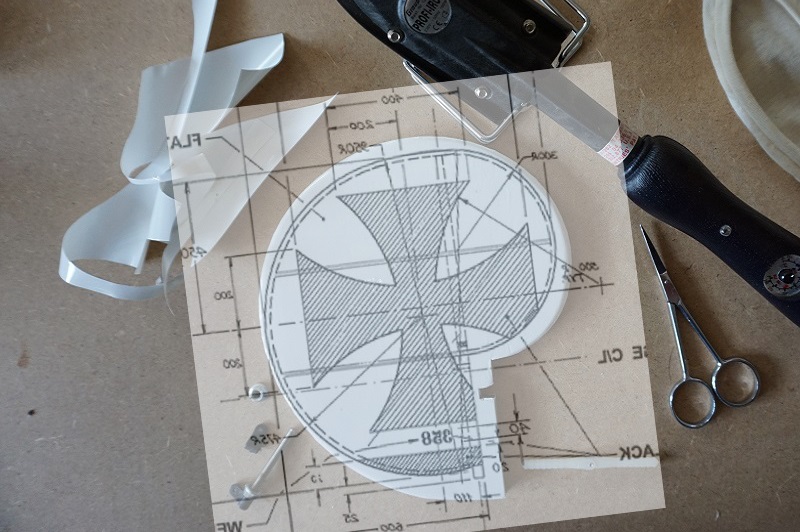

Das Seitenruder ist nun so weit, dass es auch die  Bespannung mit Oracover Bügelfolie erhalten hat. Mit dem Aufbringen der Bügelfolie habe ich hier begonnen, dem aus meiner Sicht am leichtesten zu bespannenden Teil und das hat dann auch ohne Probleme geklappt.

Fokker E.III Hobbyking Seitenruder Fokker E.III Hobbyking Seitenruder Fokker E.III Hobbyking Seitenruder
Fotos zum Vergrößern anklicken

14.09.2017

Das Seitenruder ist mit seinen Scharnieren in den Rumpf eingepasst - es steht und dreht exakt. Es werden nach dem Einbau des Höhenruders nur zwei Scharniere für das Seitenruder und nicht wie nach Bauanleitung drei eingeklebt. Das reicht, denn bei meiner Maschine wird kein Spornrad in das Seitenruder eingeklebt, so dass dieses auch nicht in der Vertikalen bei Start und Landung zusätzlich belastet wird.

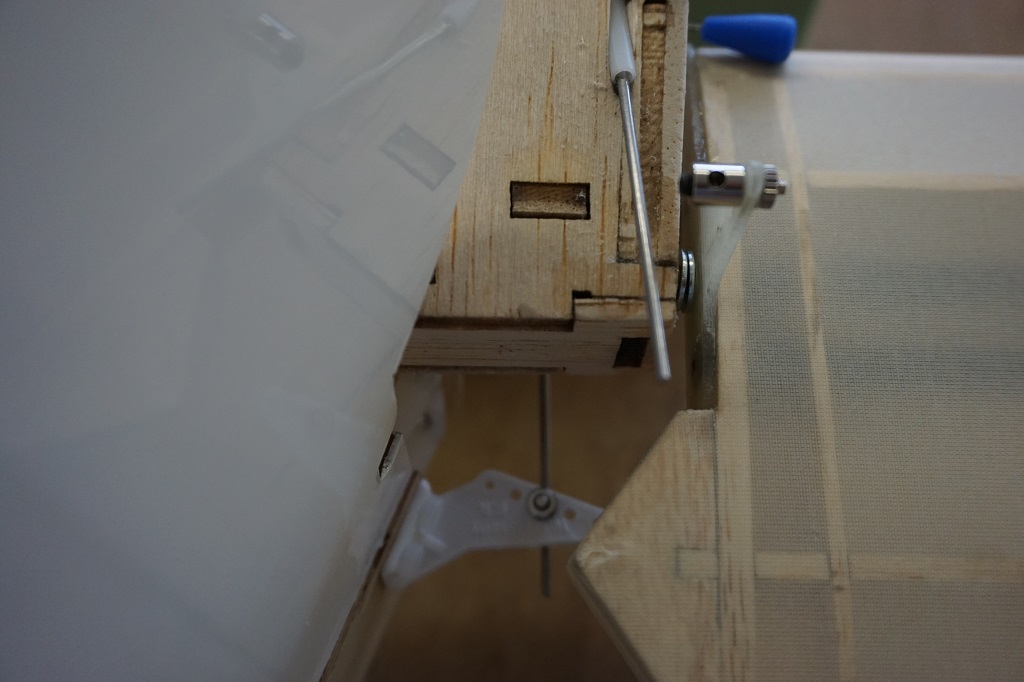

Am Höheruder muss nachgearbeitet bzw. angepasst (rote Markierungen) werden, damit das Seitenruder frei ausschlagen kann.

Fokker E.III 1400mm Bausatz Hobbyking Fokker E.III 1400mm Bausatz Hobbyking Fokker E.III 1400mm Bausatz Hobbyking



Fokker E.III 1400mm Bausatz Hobbyking Fokker E.III 1400mm Bausatz Hobbyking Fokker E.III 1400mm Bausatz Hobbyking
Fotos zum Vergrößern anklicken

05.10.2017

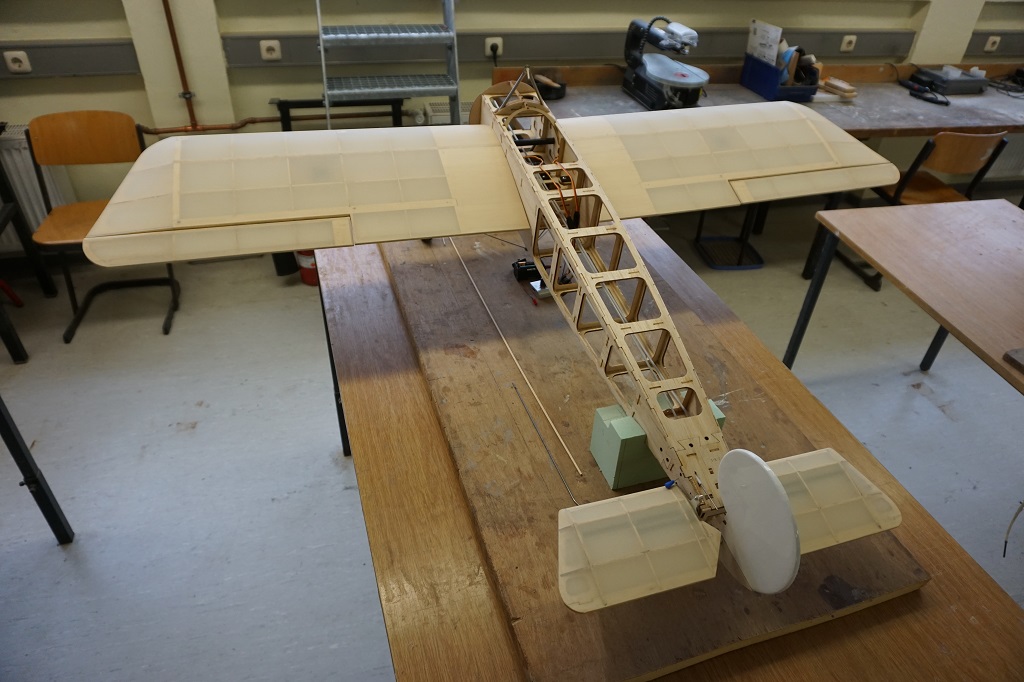

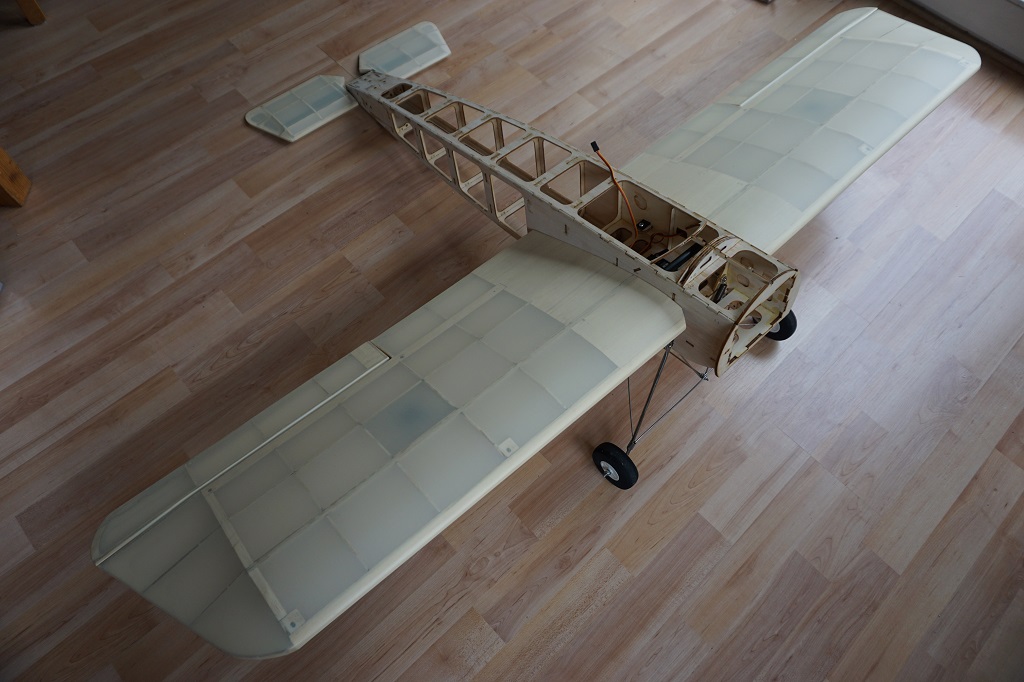

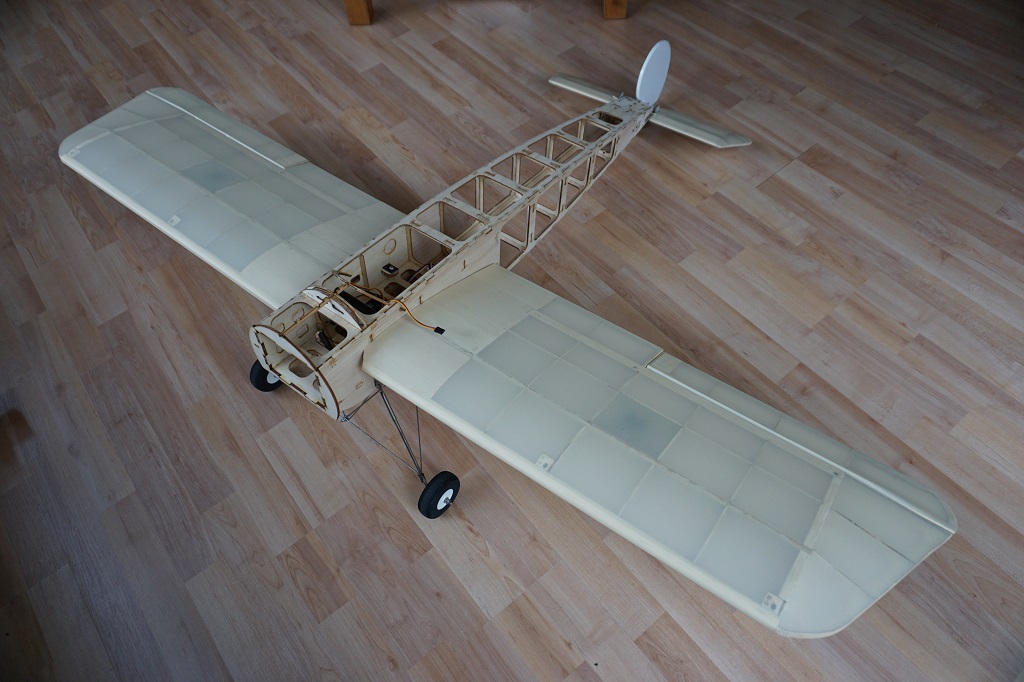

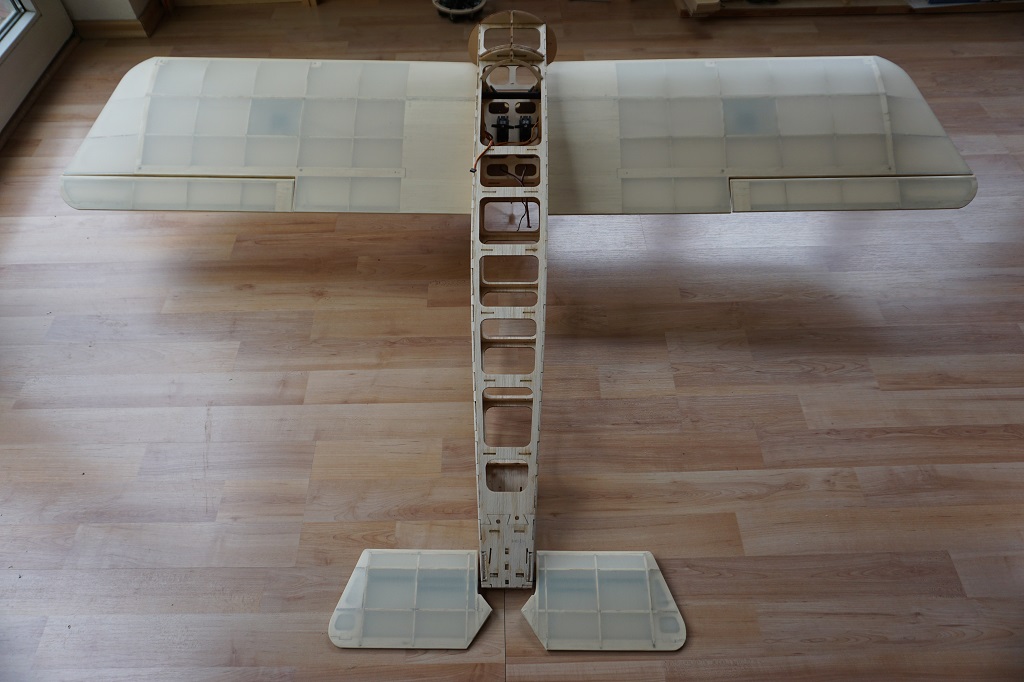

Bei allem Nachdenken über die Frage, wie es mit dem Höhenruder weitergeht, sind die Tragflächen der Maschine inzwischen komplett fertig gestellt und einem Funktionstest unterzogen, der erfolgreich war             >>> Tragflächen

Zum Einbau des Höhenruders haben mich inzwischen mehrere Schreiben von Modellbauern mit Hinweisen und Tipps erreicht; Möglichkeiten bzw. Notwendigkeiten, das Höhenruder zu optimieren, wurden mit Udo F. von UFM-Modellbau und mit Modellbauern in meinem Heimat-Verein FlugmodellSportClub Siegburg e.V., insbesondere mit meinem Mentor Bernd B. diskutiert. Für die Hinweise und konkreten Hilfen danke ich.

Nun will ich denn auch vor diesem Hintergrund zum Weiterbau schreiten. Dabei habe ich mich nach Abwägen von allem Für und Wider entschlossen, zwei Teile m.E. zu optimieren:

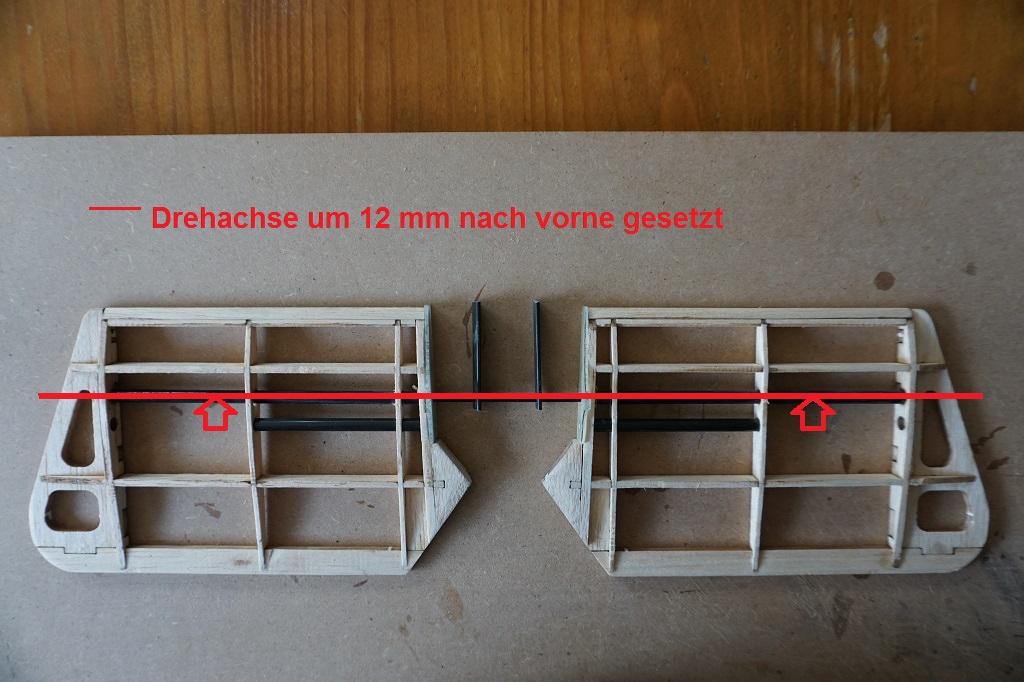

Die Drehachse wird auf 4 cm von der Nasenleiste (1/3 der Rudertiefe) nach vorne gesetzt.

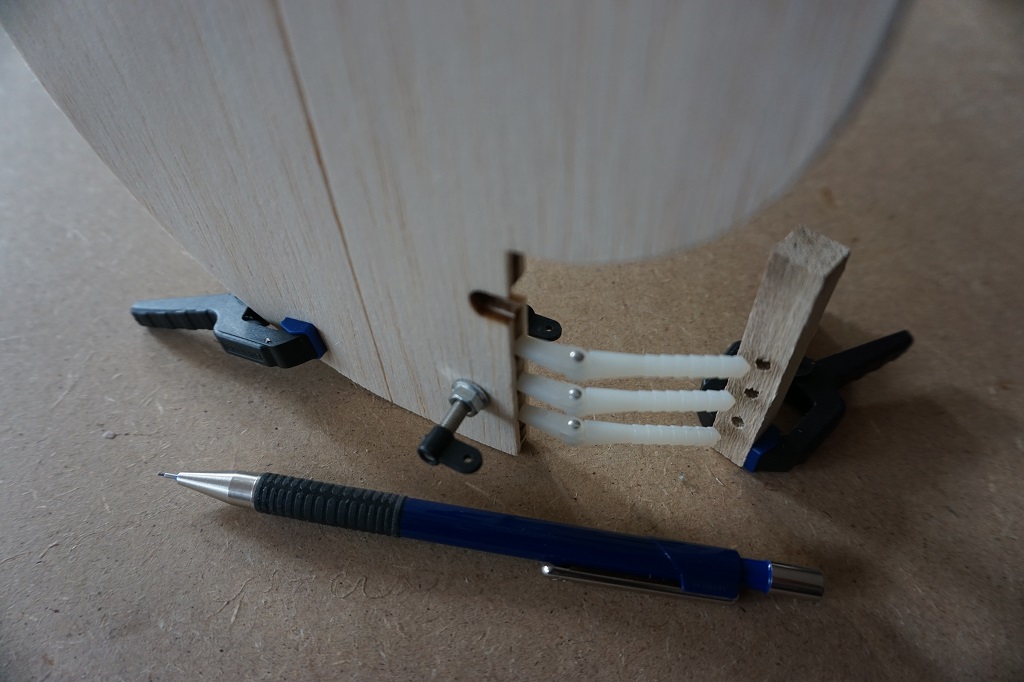

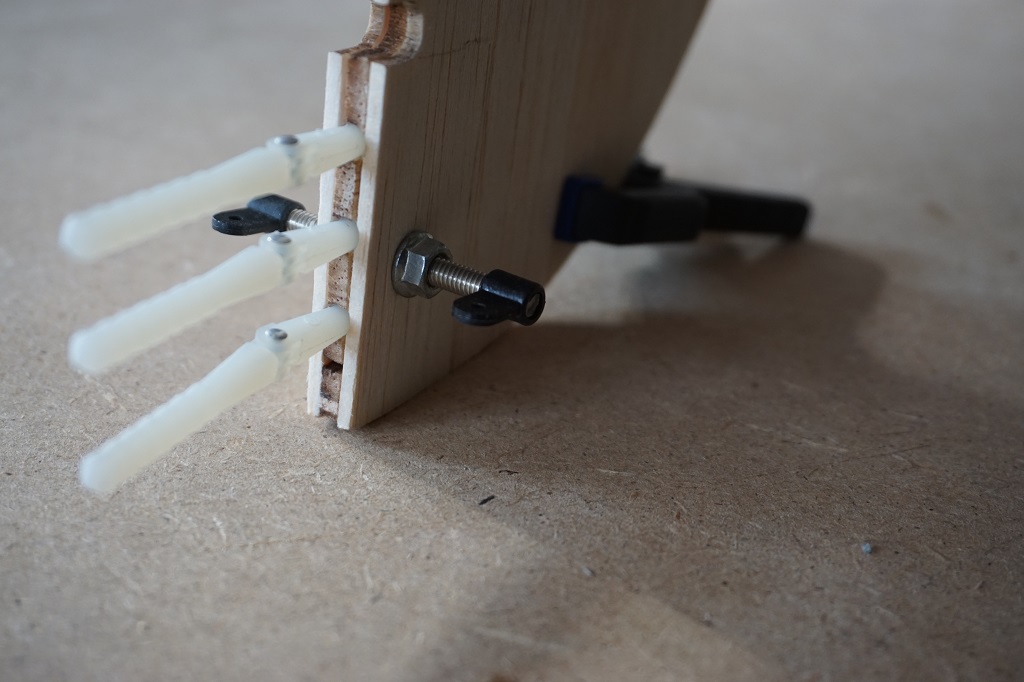

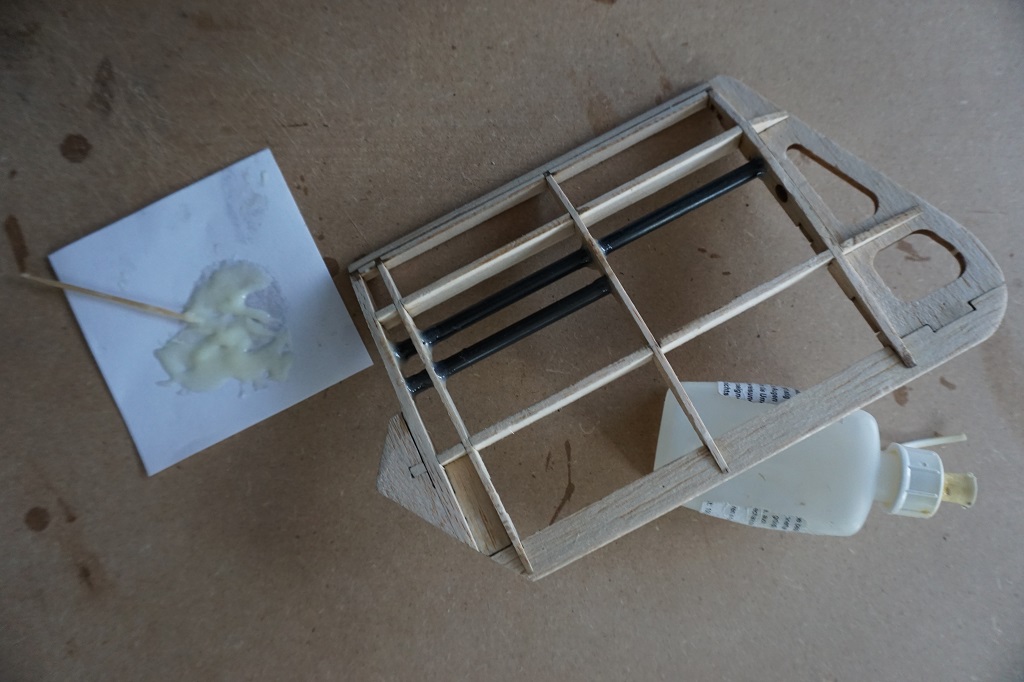

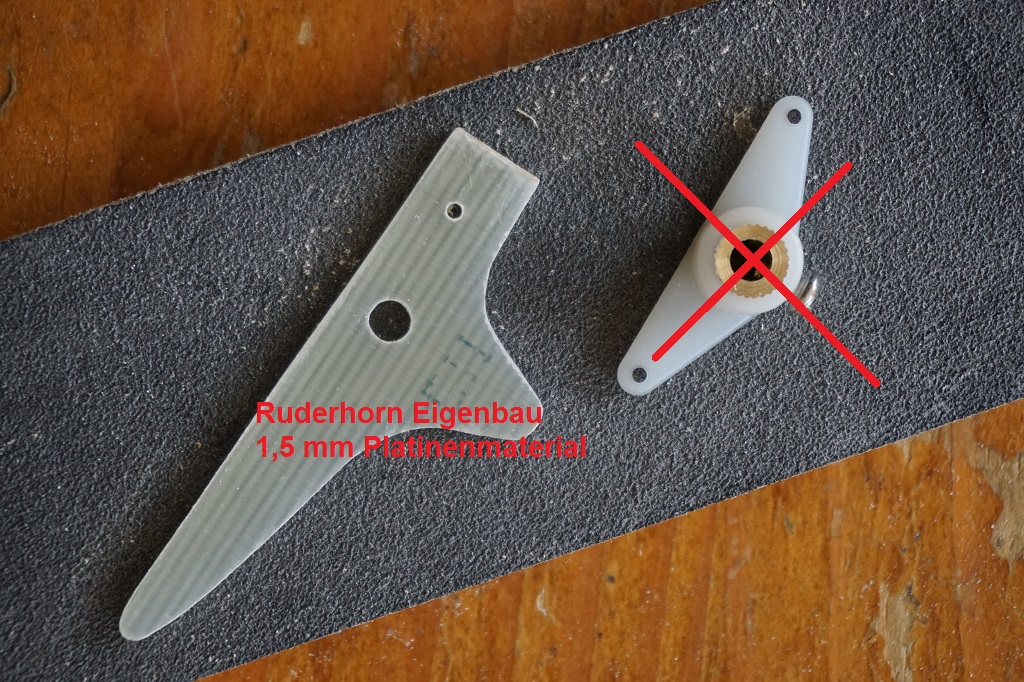

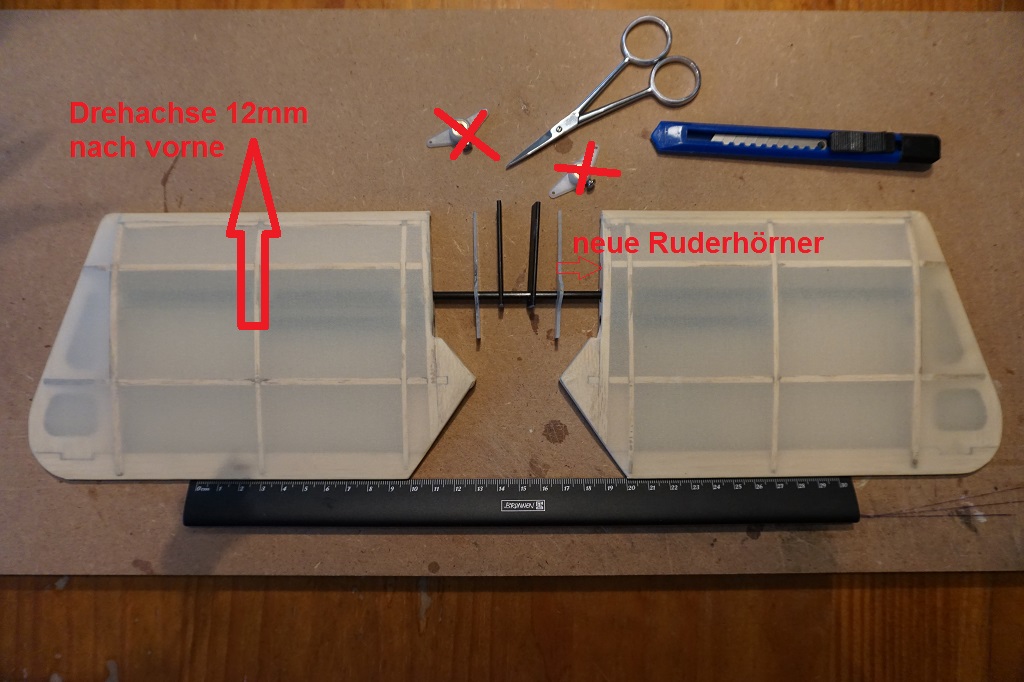

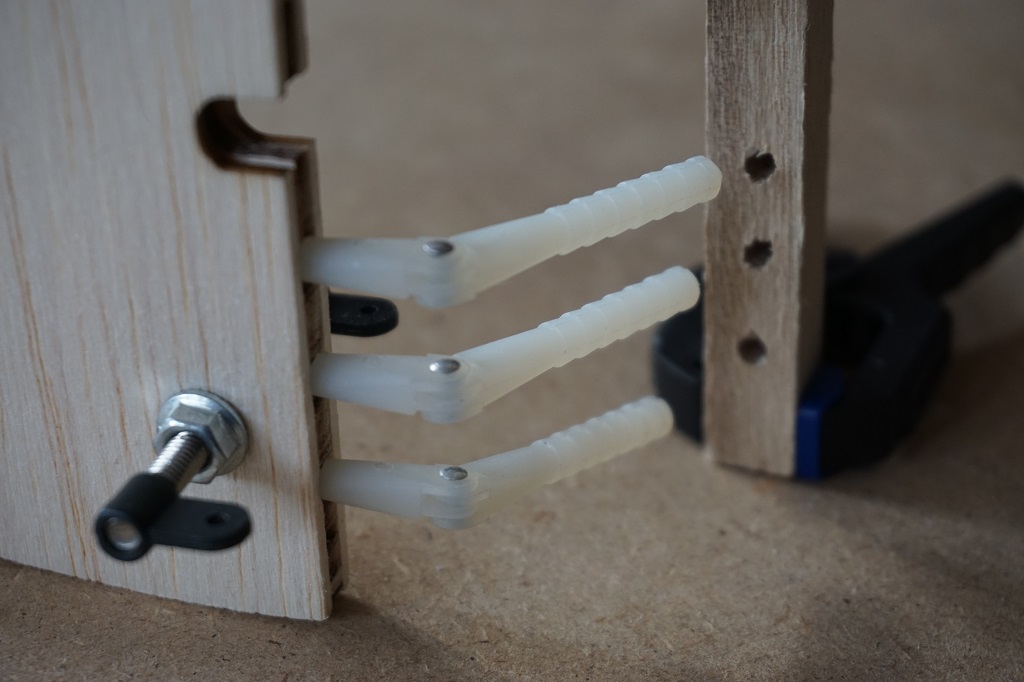

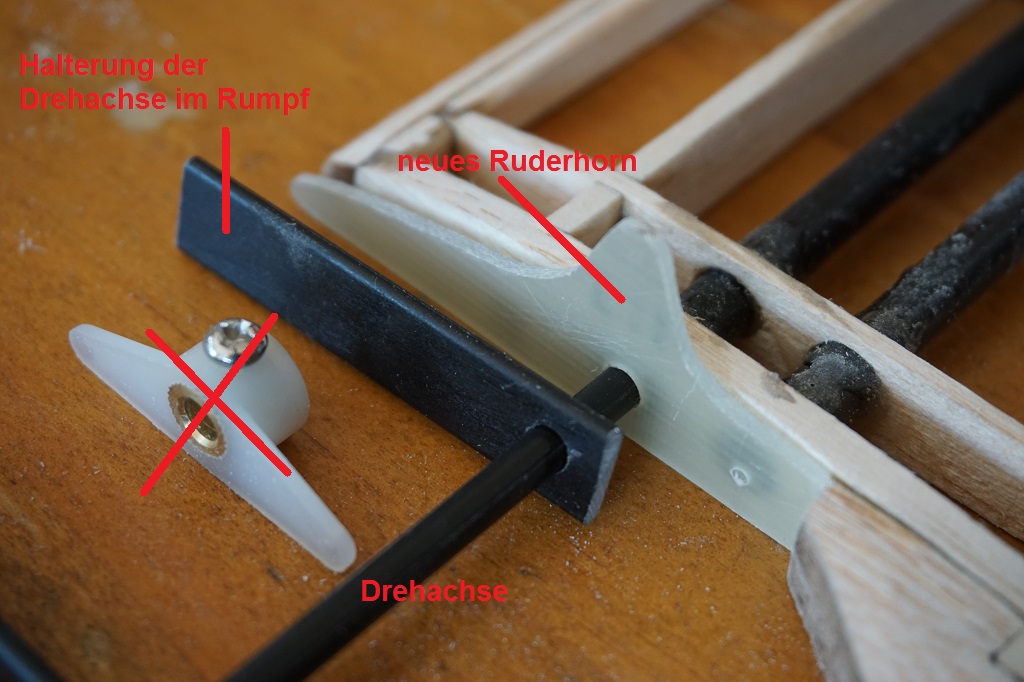

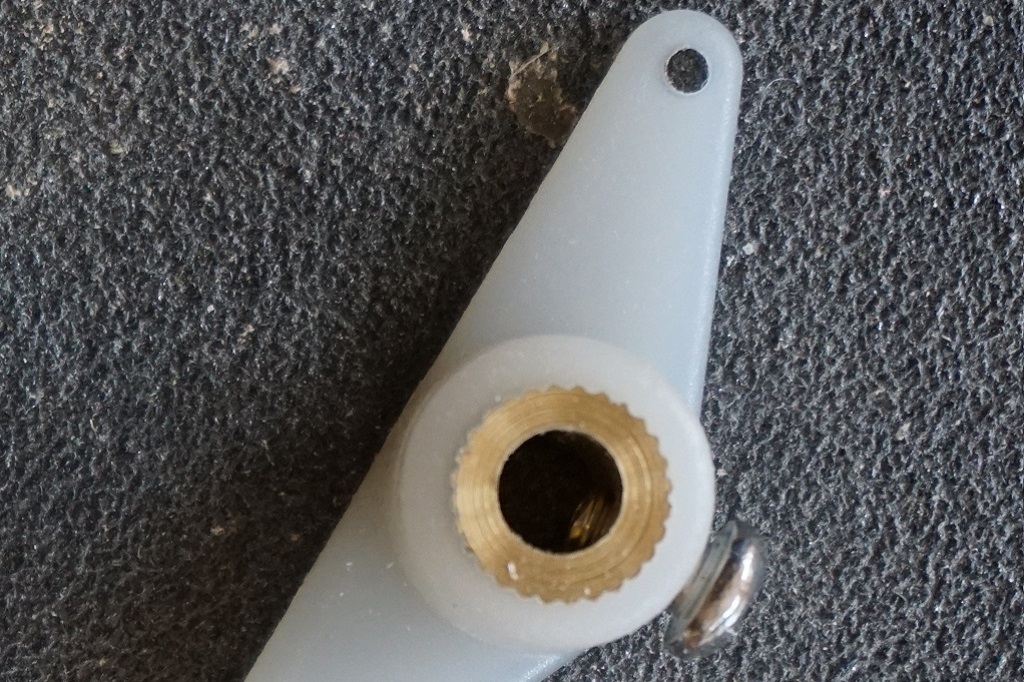

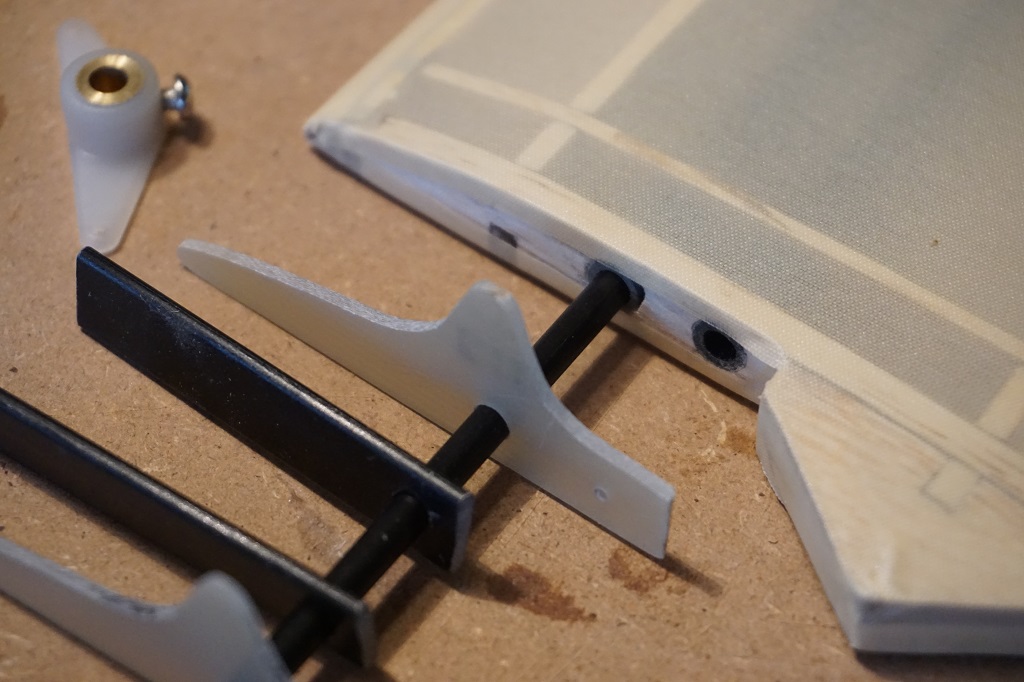

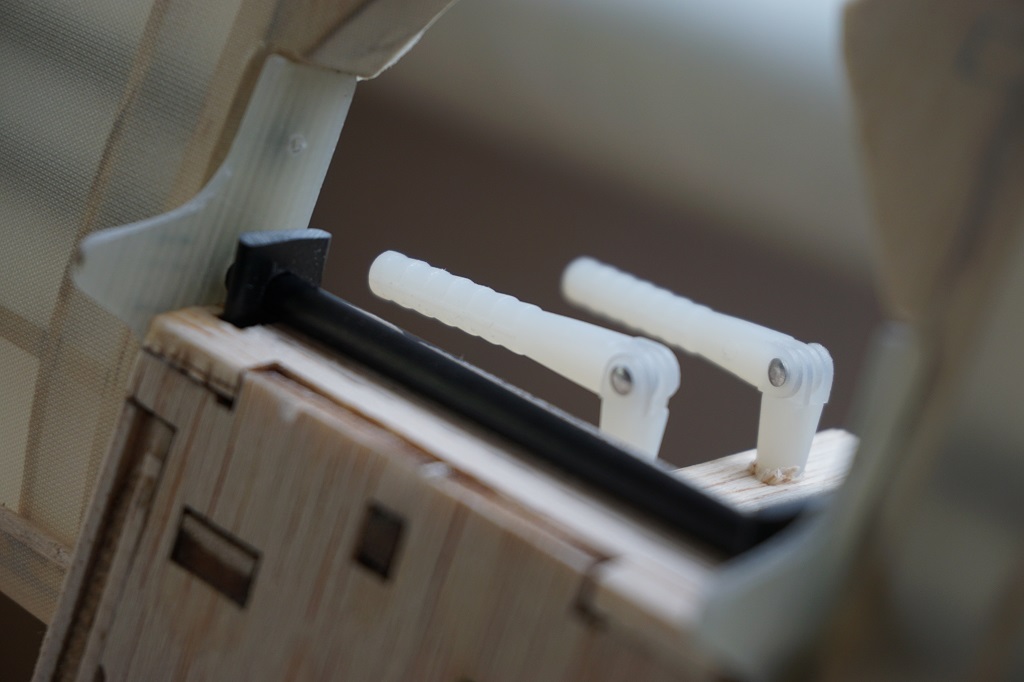

Die gelieferten Ruderhörner, die auf eine 4mm Carbon-Achse geschraubt werden sollten, werden durch Eigenbau aus 1,5mm Platinenplatte ersetzt und auf die innerste Rippe des jeweiligen Pendelruderteils, also links und rechts geklebt.

Fokker E.III Eindecker 1520mm Baukasten Fokker E.III Eindecker 1520mm Baukasten Fokker E.III Eindecker 1520mm Baukasten
Fotos zum Vergrößern anklicken

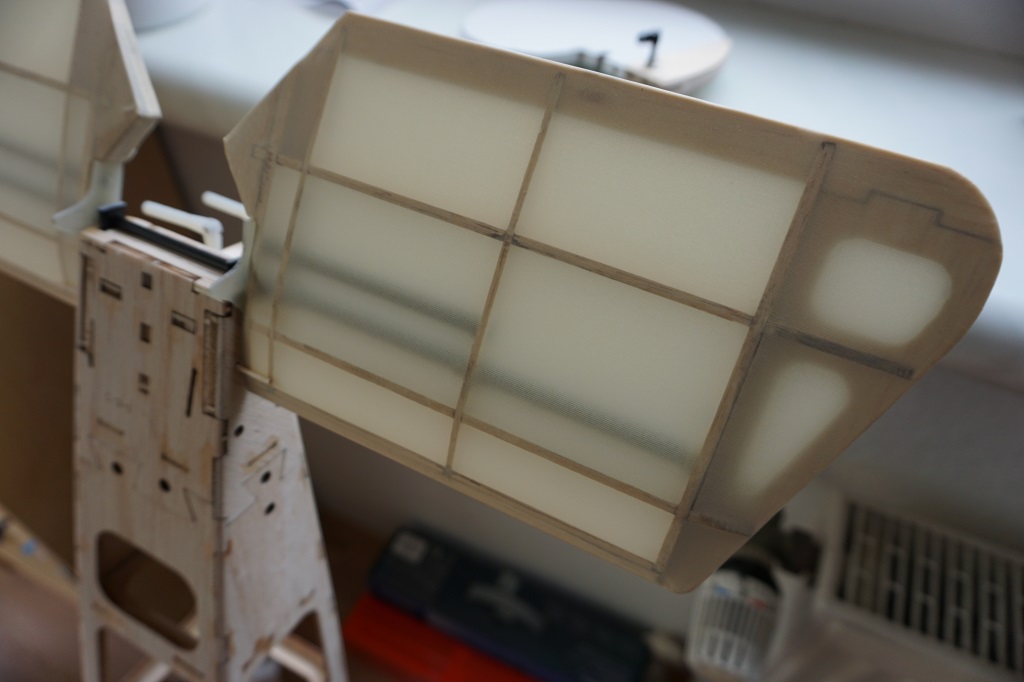

Das ist zwar mit etwas Aufwand verbunden, wird sich aber sicherlich auszahlen. Nachdem die Drehachse in den Rudern nach vorne gesetzt ist, alles gut verschliffen ist und die Passungen noch einmal geprüft wurden, sind die beiden Höhenruderflächen nun auch mit Oratex Antik bespannt.

Fokker E.III Eindecker 1520mm Baukasten Fokker E.III Eindecker 1520mm Baukasten Fokker E.III Eindecker 1520mm Baukasten



Fokker E.III Eindecker 1520mm Baukasten Fokker E.III Eindecker 1520mm Baukasten Fokker E.III Eindecker 1520mm Baukasten



Fokker E.III Eindecker 1520mm Baukasten
Fotos zum Vergrößern anklicken

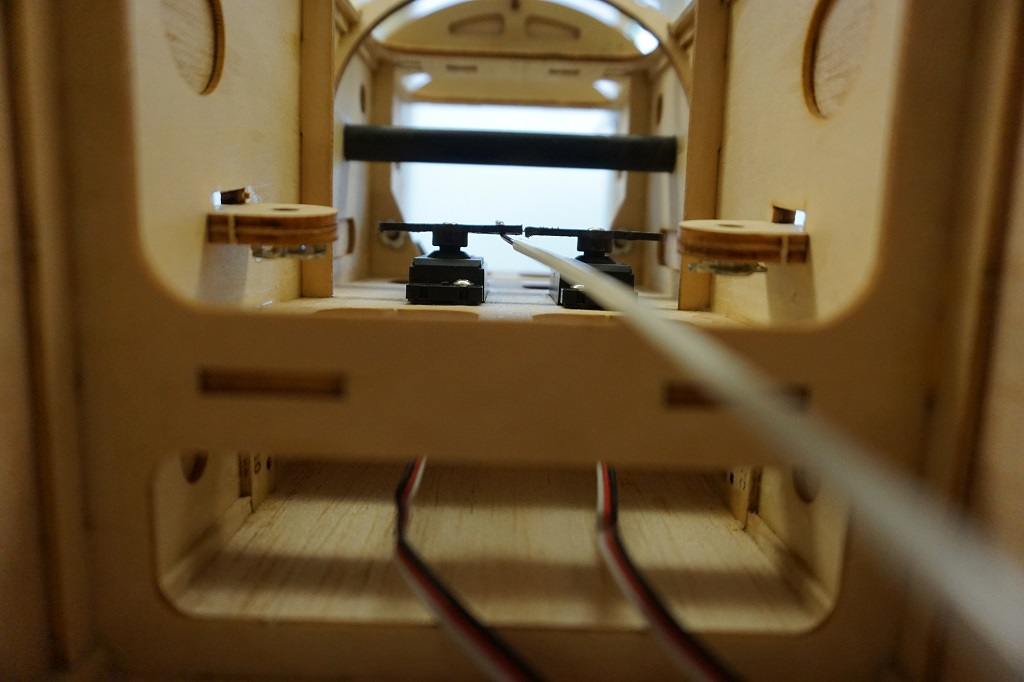

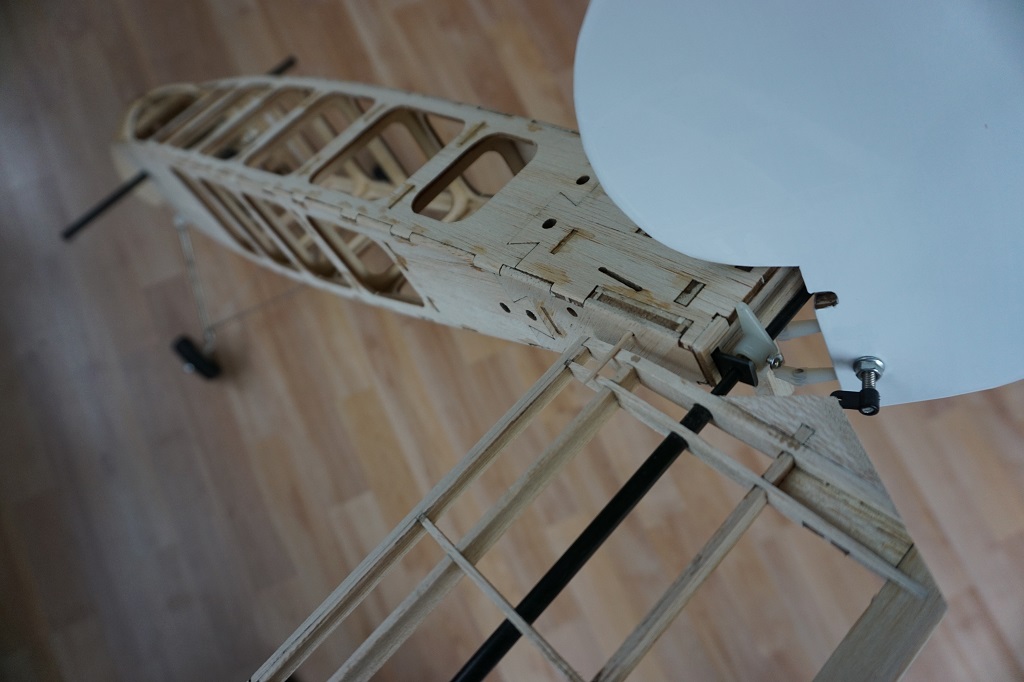

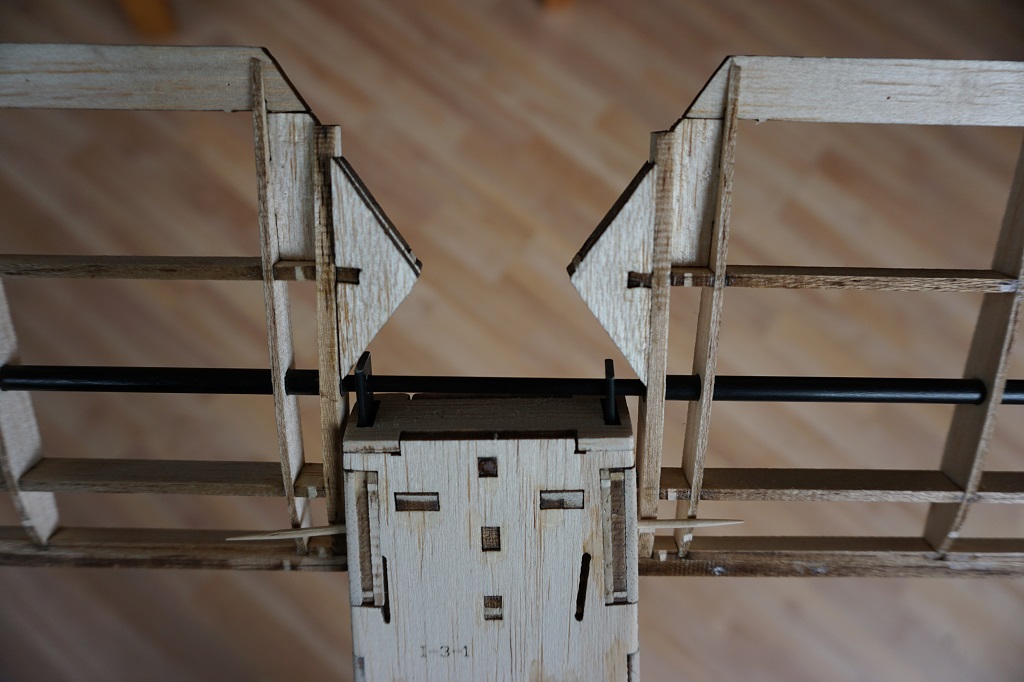

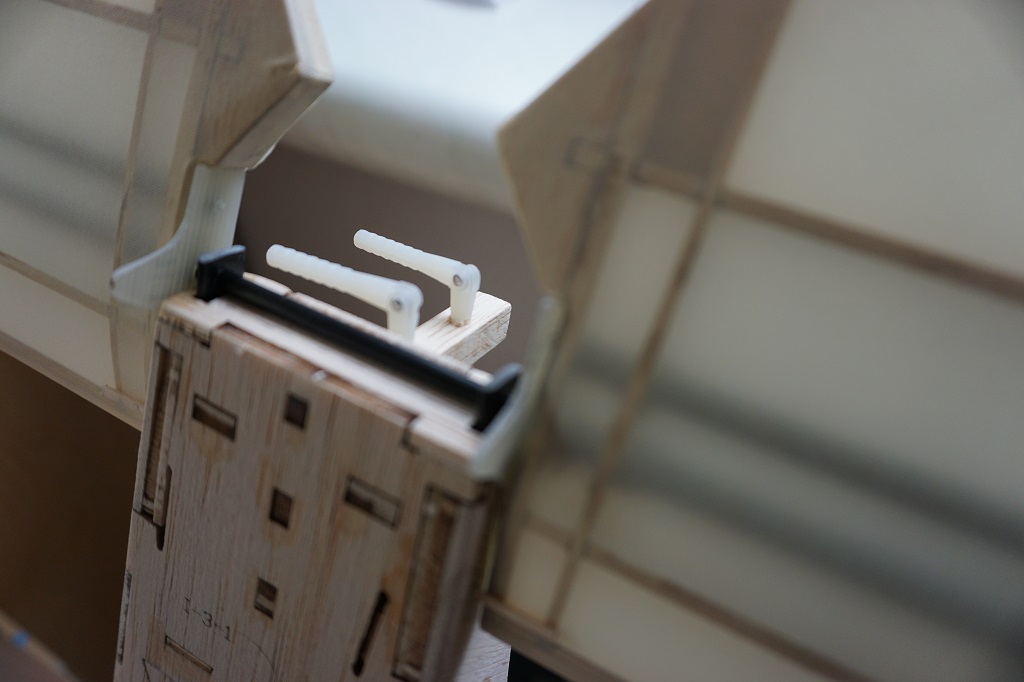

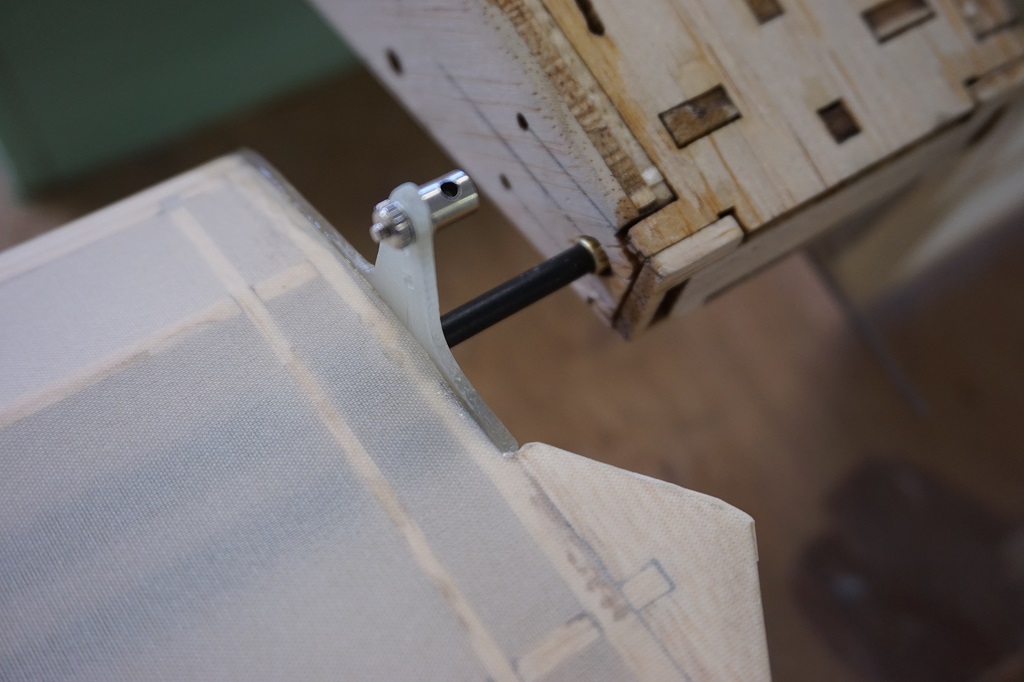

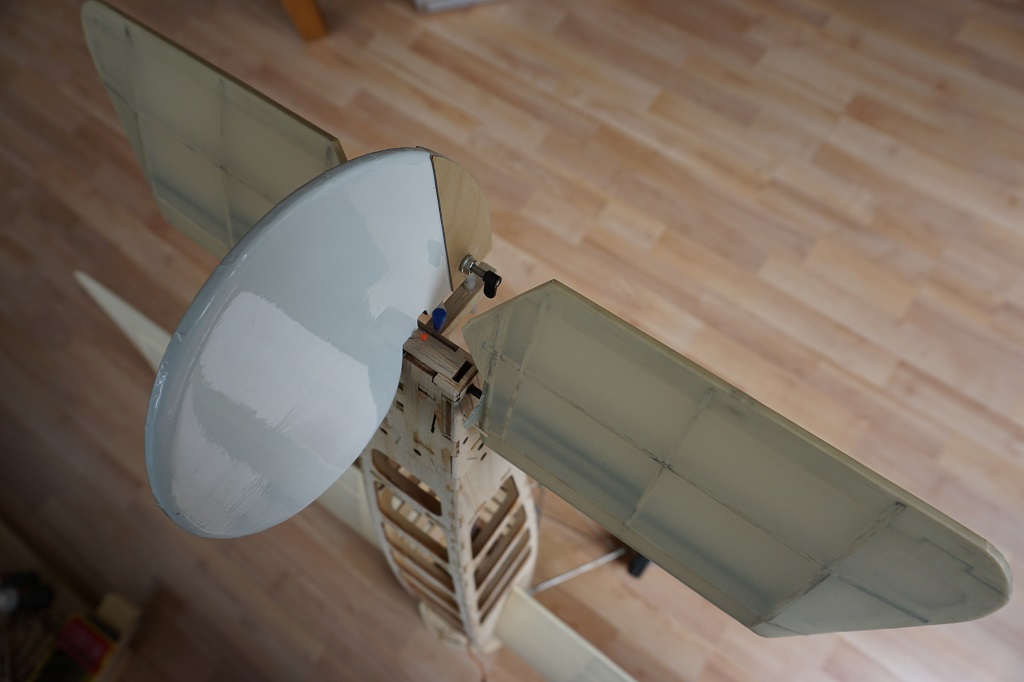

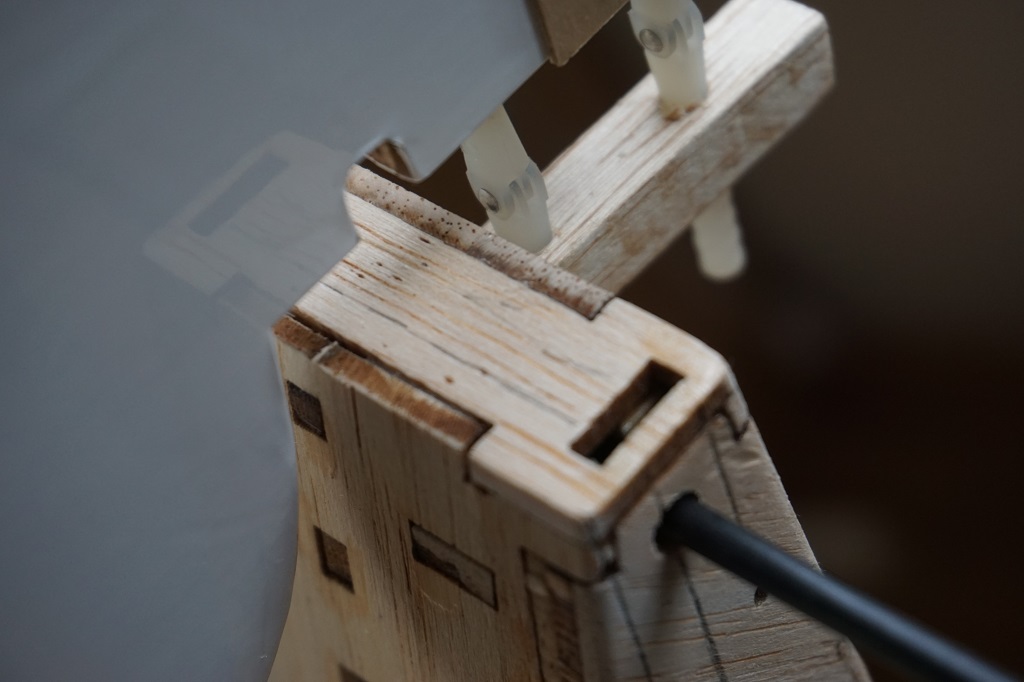

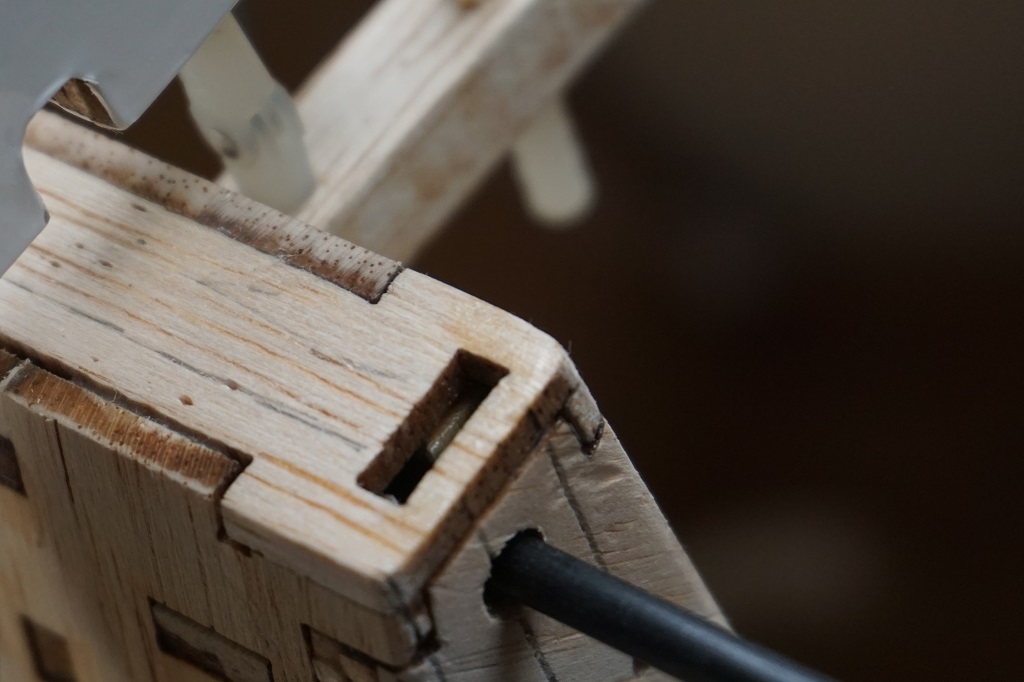

Im nächsten Arbeitsschritt ist die Ruderhalterung im Rumpf um 12mm nach vorne gesetzt, so dass Höhen- und Seitenruder anschließend fest montiert werden können.

Fokker Eindecker 1520 Hobbyking Fokker Eindecker 1520 Hobbyking Fokker Eindecker 1520 Hobbyking



Fokker E.III Eindecker 1520 Bausatz Fokker E.III Eindecker 1520 Bausatz Fokker E.III Eindecker 1520 Bausatz



Fokker E.III Eindecker 1520 Bausatz Fokker E.III Eindecker 1520 Bausatz Fokker E.III Eindecker 1520 Bausatz
Fotos zum Vergrößern anklicken

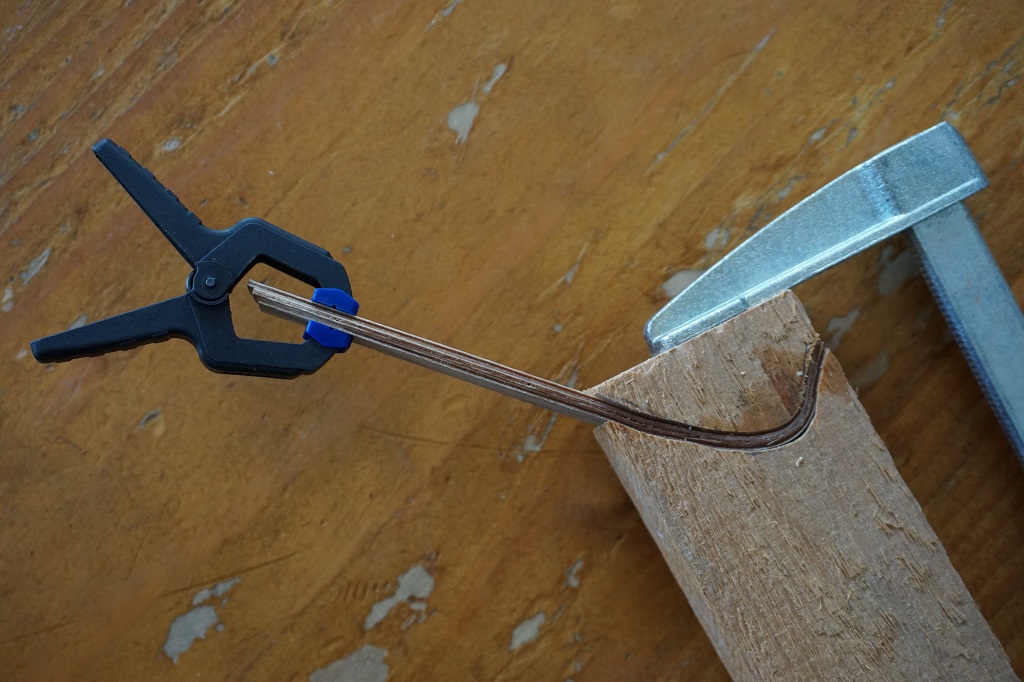

Auf das Spornrad verzichte ich beim weiteren Bau und statte die Maschine mit einem Schleifsporn aus.


06.10.2017

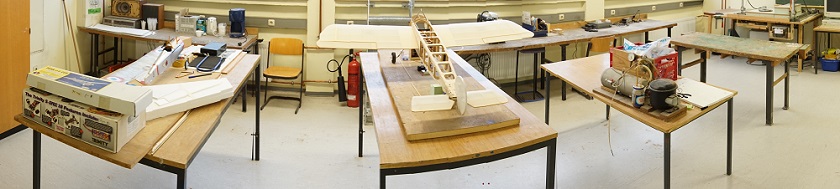

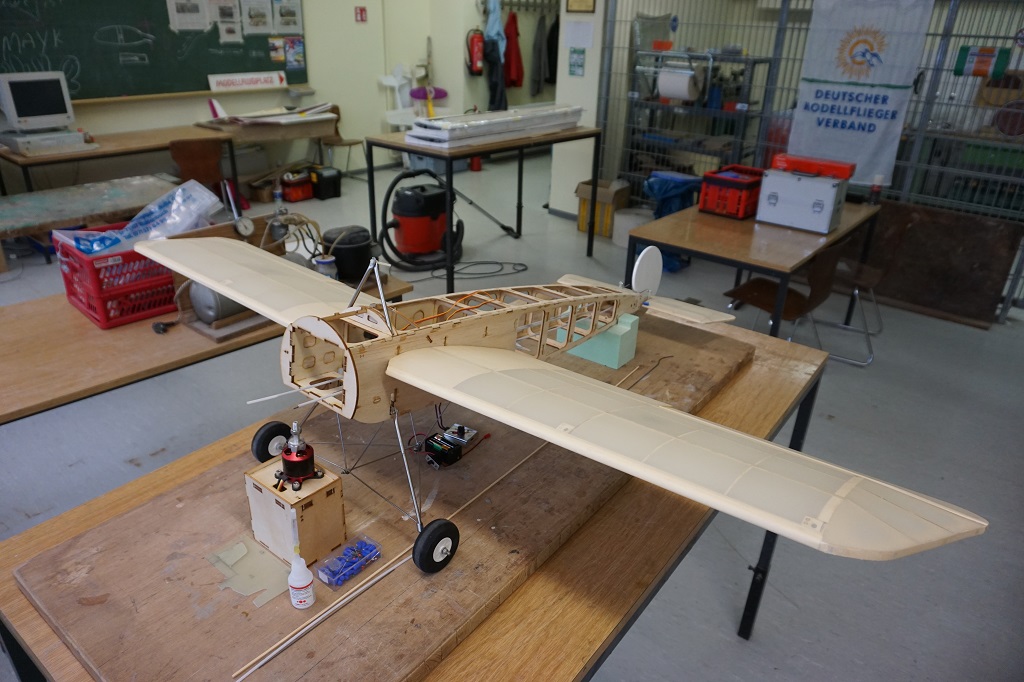

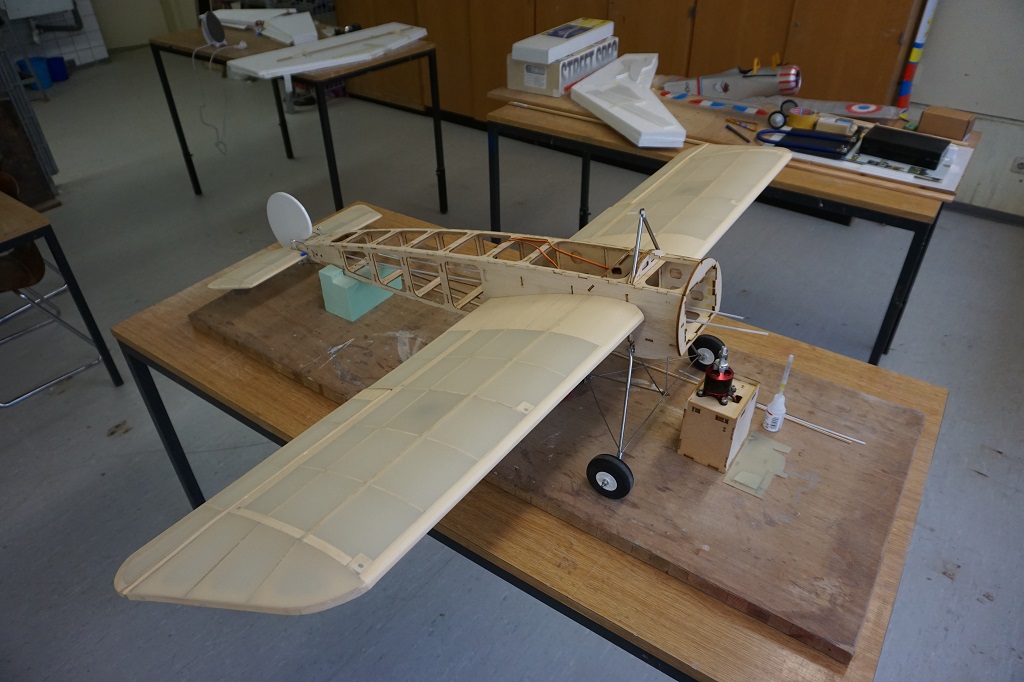

Der Bausatz hat einen Ausflug in die Werkstatt des Heimatvereins FlugmodellSportClub Siegburg e.V. gemacht; dort werden weitere Arbeiten an Höhen- und Seitenruder durchgeführt. Alles ist so weit hergerichtet, dass jetzt die Höhenruderhalterungen eingeharzt werden kann.

Fokker Eindecker 1520 Bausatz



Fokker Eindecker 1520 Bausatz Fokker Eindecker 1520 Bausatz Fokker Eindecker 1520 Bausatz



Fokker Eindecker 1520 Bausatz Fokker Eindecker 1520 Bausatz Fokker Eindecker 1520 Bausatz



Fokker Eindecker 1520 Bausatz Fokker Eindecker 1520 Bausatz Fokker Eindecker 1520 Bausatz
Fotos zum Vergrößern anklicken

14.10.2017

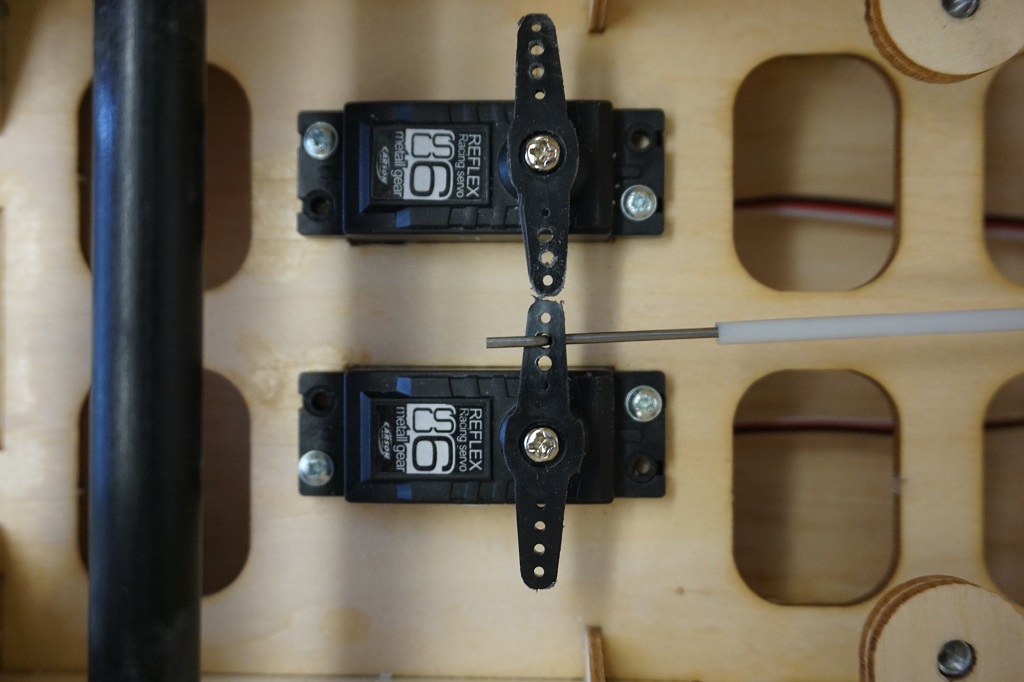

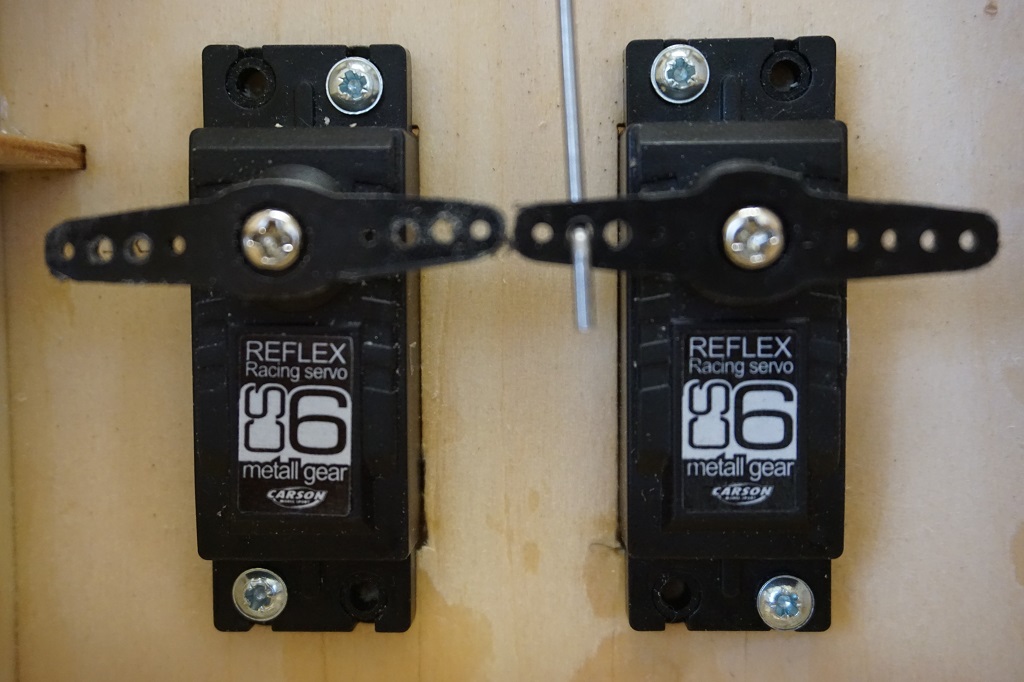

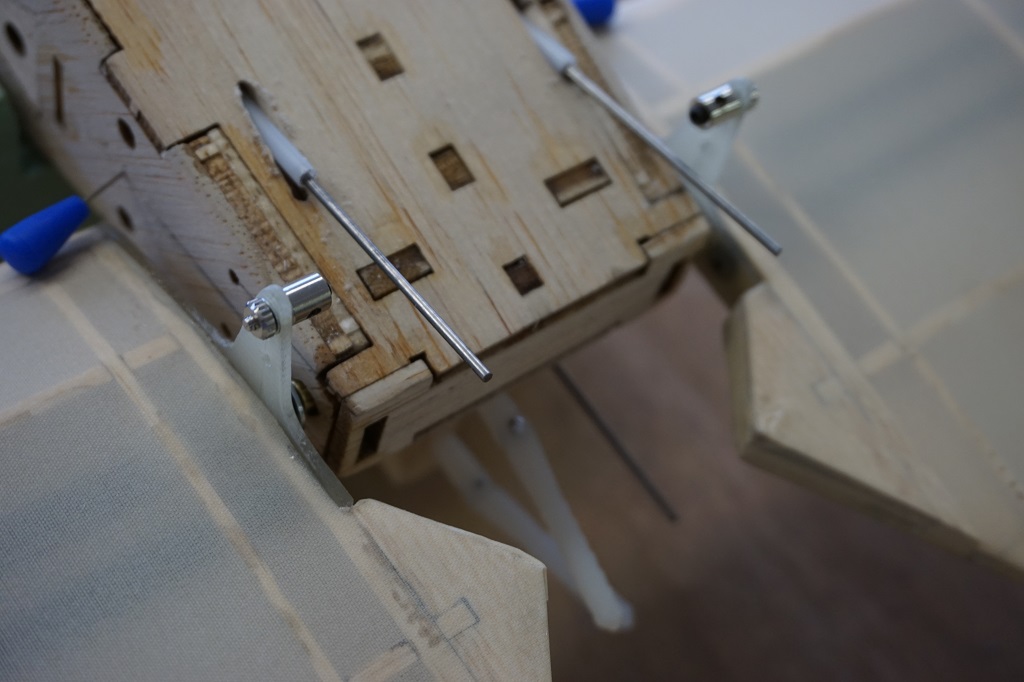

Nach dem Ausflug der Fokker in die Werkstatt des Heimatvereins sind die Arbeiten am Heck der Maschine abgeschlossen. Anstelle des nach Manual vorgesehenen Spornrads wird das Modell mit einem gefederten Sporn ausgestattet, dazu erfolgt die Dokumentation in der Rubrik Rumpf.

Hobbyking Fokker Eindecker Hobbyking Fokker Eindecker Hobbyking Fokker Eindecker
Fotos zum Vergrößern anklicken

Die Ruder sind auf Funktionsfähigkeit geprüft.



Der Projektfortschritt wird dokumentiert - weiter zum Finish >>>

Für Hinweise, Tipps und Hilfe bin ich dankbar - der@sternfahrer.com
